10kV中性点经低电阻接地系统在全国大城市电网上普遍采用。变电站、开闭站10 kV线路零序保护装置采用外附零序电流互感器'>电流互感器方式使用越来越多，由于过去零序电流互感器'>电流互感器使用不多，所以在安装使用上发现了许多问题，有的甚至于造成零序保护装置在接地故障时拒动，保护越级。本文介绍了有关零序电流互感器安装注意事项如下：



1 安装存在的问题



(1) 零序电流互感器'>电流互感器应装在开关柜底板上面，应有可靠的支架固定。但有些厂家或施工单位将零序电流互感器'>电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器'>电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

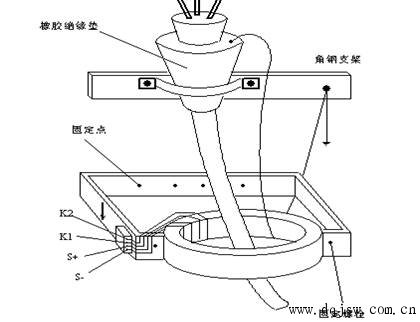

(2) 电缆终端头穿过外附零序电流互感器'>电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器'>电流互感器的相对位置不正确。根据《北京地区电气工程安装规程》规定：三芯电力电缆终端处的金属护层必须接地良好;塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器'>电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地(见图1);





图1

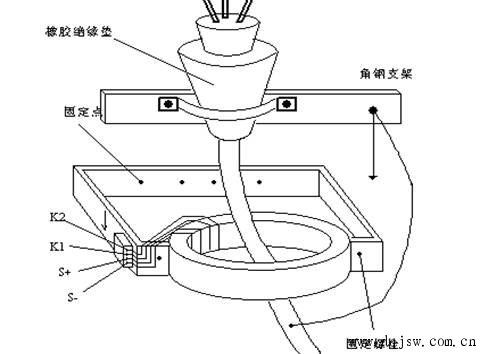

接地点在互感器以上时，接地线应穿过互感器接地(见图2)，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。在检查中发现有些电缆接地线该穿零序电流互感器'>电流互感器时未穿，一些不该穿零序电流互感器'>电流互感器的反倒穿了，造成事故接地零序保护不能正确动作。





图2



(3) 由于电缆终端头做得比较大低压工频试验设备，造成电流互感器'>电流互感器磁路不闭合。目前常用的10 kV电力电缆为三芯交联聚乙稀电缆，截面多为240 mm2、300 mm2，电缆外径较粗再加上三芯手套附加的热溶密封胶就更粗，零序电流互感器'>电流互感器套不上去，施工中就拆开零序电流互感器'>电流互感器接口，电缆套过来了，接口却忘记恢复;有的恢复了，但接口恢复不严;更有的终端头三芯分开处比零序电流互感器'>电流互感器内径粗又正好卡在零序电流互感器'>电流互感器中间使零序电流互感器'>电流互感器接口无法恢复闭合，造成零序电流互感器'>电流互感器磁路不闭合，无法正常工作。



(4) 零序电流互感器'>电流互感器二次连片在电缆施工中被打开，工作完结后未及时恢复，造成电流互感器'>电流互感器二次线圈开路。



(5) 电缆金属护层接地线的接地端未焊接接线端子，也未接在开关柜内设置的接地铜排上，而是随便搭接在开关柜体螺栓上。



2 正确施工方法



10 kV线路零序保护装置采用外附零序电流互感器'>电流互感器，在设计施工中应注意:



(1) 应保证选用零序电流互感器'>电流互感器内径大于电缆终端头外径;



(2) 施工中尽量不要拆动零序电流互感器'>电流互感器，如必须拆动，工作完结必须恢复原状;



(3) 接地线须采用铜绞线或镀锡铜编织线，接地线的截面不应小于25 mm2，接地端部要焊接接线端子，并正确处理接地线与零序电流互感器'>电流互感器的相对位置，接地线必须安装在接地铜排上;



(4) 通电前要对零序保护系统进行整定，确保保护工作正常。
