鄂电电力专家教您怎么样做110kV交联电力电缆现场交流耐压试验

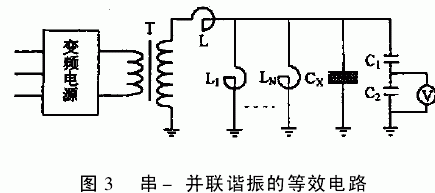

摘要:利用调频电源装置,采用带并联补偿电抗器的串并联谐振接线方式进行交流耐压试验,可代替以往的直流耐压试验,能更真实反映电缆绝缘状况,使交联电缆能更可靠的运行。
　　关键词:串-并联谐振法;串联谐振;调频电源;交联电缆;交流耐压试验

　　1　概述
　　　随着我国的电力事业的迅速发展,尤其是在城网改造中,用交联聚乙烯电缆(以下简称:“交联电缆”)代替架空线路已成为一种趋势,高电压的电力交联电缆使用的数量越来越多。为了检验和保证交联电缆的安装质量,在送电投运前,对交联电缆进行现场交流耐压试验十分必要。过去由于受试验设备的限制,在现场对交联电缆进行交流耐压试验比较困难,一般采用直流耐压试验来代替。存在两个缺点:
　　1)直流电压对交联聚乙烯绝缘,有积累效应,即“记忆性”。一旦电缆有了由于直流试验而引起的“记忆性”,它就需要很长时间来释放尽残留在电缆中直流电荷。而当该电缆投入运行时,直流电
　　荷便会叠加在交流电压峰值上,产生“和电压”,远超过电缆的额定电压,使绝缘加速老化,缩短使用寿命。
　　2)直流电压分布与实际运行的交流电压不同,直流电场分布受电阻率影响,而交流下电场分布与电阻率和介电系数都有关。因此直流耐压试验并不能象交流耐压一样可以准确地反映电缆的机械损伤等明显缺陷,直流试验合格的电缆,投入运行后,在正常工作电压作用下,也会发生绝缘故障。由此可见,对于交联电缆采用传统的直流耐压试验是不可取的,应予淘汰。近年来,国内外许多专家都建议现场对交联电缆进行交流耐压试验来代替直流电压试验。由于电力电缆对地电容量很大,在现场采用50Hz工频进行交流耐压试验条件难以具备,但采用调频电源进行交流耐压试验,条件是基本具备的。根据GB11017-89 [1]及IEC840,现场绝缘耐压试验中使用的交流电压频率,可采用30—300Hz。
　　2　交流耐压的几种试验方法
　　2·1　串联谐振

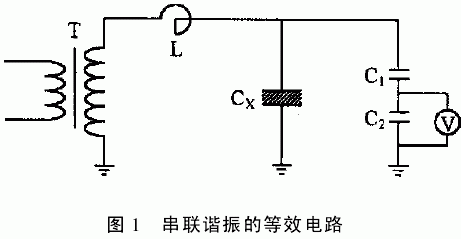

　　　如果被试品的试验电压较高,而电容量较小, 一般可采用串联谐振方法,见图1所示。
