鄂电专家谈光声光谱SF6分解产物分析系统

时间:2015-12-24 10:13来源: 作者:admin 点击: *** 次

光声光谱SF6分解产物分析系统

产品特点

识别并能精确测量出分解产物的浓度(见国际标准:IEC 60480

采用先进的光声光谱技术PAS

减少电力设备的维修费用

减少气体的处理时间和费用

高可靠性

提高安全保障性



SF6气体的分解

           SF6气体化学性质极为稳定。纯SF6气体是绝对无毒的,但其分解产物全是有毒的。在大电流开断时由于强烈的放电条件,SF6气体会解离生成离子和原子团(基),而在放电过程终了时,其中大部分又会重新复合成SF6。但其中一部分会生成有害的低氟化物。这些物质的反应能力极强,当有水份和氧气存在时,这些分解产物又会与电极材料、水份等进一步反应生成十分复杂的多种化合物,这不仅会造成设备内部有机绝缘材料的性能劣化或金属的腐蚀,致使设备绝缘性能下降,而且会对电气设备和人身带来严重不良后果。因此,有必要对SF6气体的分解过程以及分解产物进行监测。

        在SF6电气设备内,促使SF6气体分解的放电形式以及放电过程中消耗能量的大小分为三种类型:电弧放电、火花放电和电晕放电或局部放电。
        不同实验室测定的电弧放电、火花放电、电晕放电作用下
SF6分解产物不同,大量的研究表明,在电弧放电中,SOF2SF6的主要的分解产物,通常它是由最初分解产物SF4和水份作用后形成的。在火花放电中,SOF2也是SF6的主要的分解产物。但是,与电弧放电相比,火花放电中测得的SO2F2/SOF2比值有所增加。在火花放电中还可检测到S2F10S2F10O分解物,这两种分解产物在电弧放电中是很难检测到的。在电晕放电中,SOF2仍然是SF6气体分解产物的主要组分。但是SO2F2/SOF2比值远比电弧放电情况下的比值高,在一定程度上也比火花放电中的比值高。SO2F2的形成主要是SF6的最初分解产物SF4SF3等与水份作用形成的。SF3与氧作用形成SO2F2SF4与氧左右形成SOF4,SOF4进一步与水份作用形成SO2F2

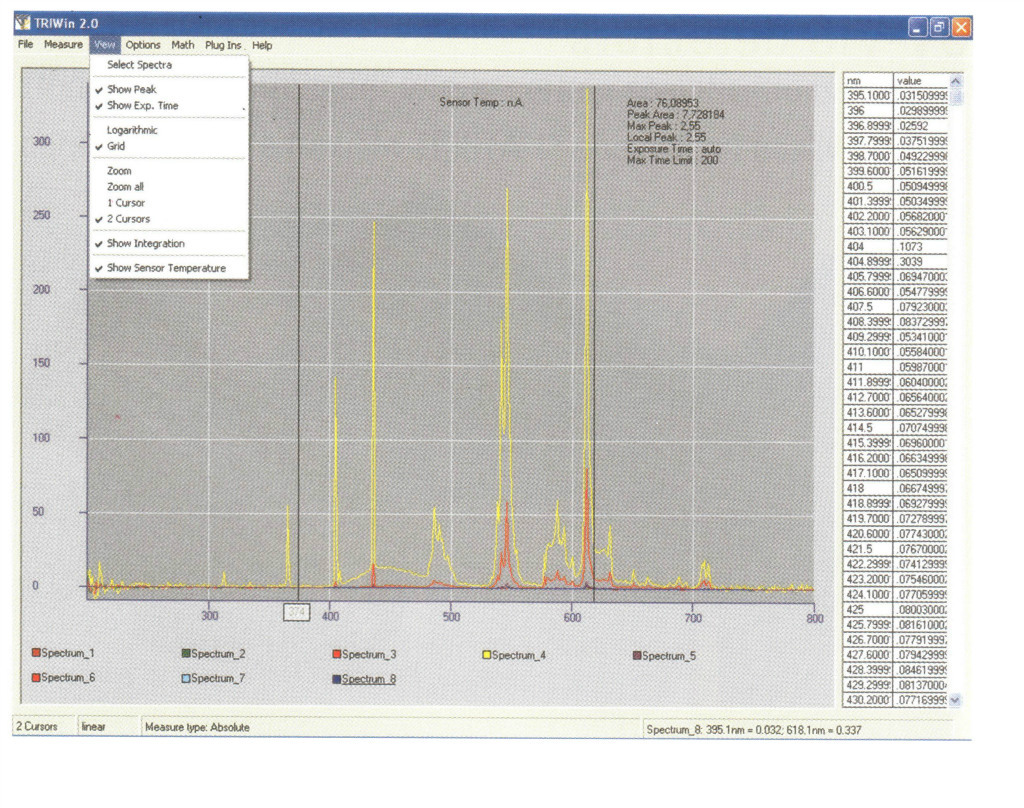

 鄂电专家谈光声光谱SF6分解产物分析系统(图1)



          SF6-Analysis软件系统是专门研发用于检测和测量GISSF6气体的分解产物含量的。这个系统是保护设备和早期检测故障的理想工具。

       可以检测如下表最低浓度的11种分解产物。

分解物

最小测量值(ppm

SO2

0.01

HF

0.01

SF4

0.01

SOF2

0.1

SOF4

0.1

SO2F2

0.1

S2F10

0.1

SiF4

0.1

H2S

0.01

H2O

5

CF4

0.1





可以附加的分析CO2CO

整套系统包括:主机和SF6-Analysis分析软件。
