2 CFBB燃烧过程仿真结果



        2.1 床料颗粒相分布微机继电保护测试仪

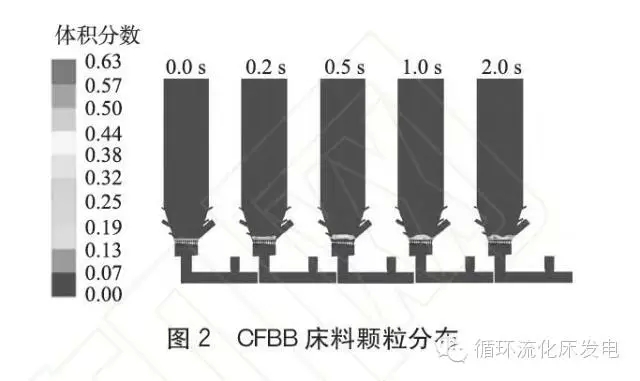

        图2为CFBB床料颗粒分布云图。



        由图2可看出：初始时刻，床料平铺在炉膛底部，随着一次风的进入，床料在风的带动下开始往上涌动，当运动到一段距离后，由于炉膛截面变大，风速减小，对床料的带动减弱，风的拽力小于床料颗粒自身的重力，床料又向下运动，使床料在密相区上下波动;同时，随着时间的推移，床料颗粒在炉膛两侧壁面位置的体积分数增大，说明填料颗粒由中部位置朝着炉膛两边壁面运动。



        2.2 离散相颗粒分布

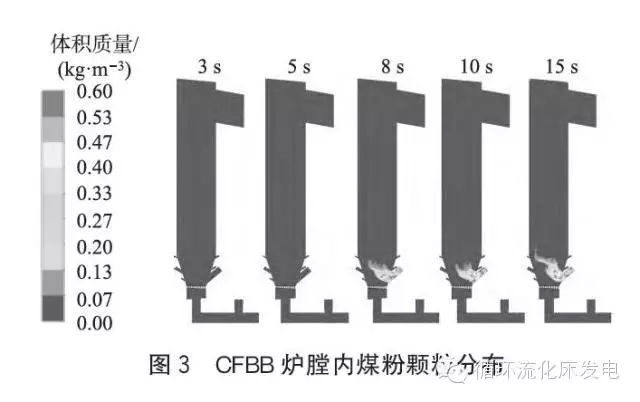

        图3为CFBB炉膛内煤粉颗粒分布云图。



        从图3可看出，5s后，低压工频试验设备从返料口进入炉膛的煤粉颗粒受布风板一次风带动而向上运动。



        2.3 温度分布

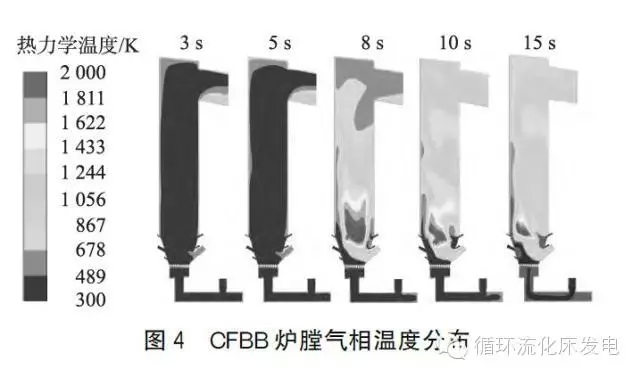

        图4为CFBB炉膛气相温度分布云图。



        由图4可看出：在5s以前，由于没有加入煤粉颗粒，SF6气体定量检漏仪整个炉膛温度分布均匀;5s以后，加入了煤粉颗粒，煤粉着火燃烧使周围气温迅速升高，气体向四周扩散，随着时间的推移，高温气体向整个炉膛扩散，最后从炉膛出口流出;炉膛内部着火位置随时间变化，即火焰位置是飘动的，8s时火焰位于炉膛底部中心位置，10s和15s时火焰靠近炉膛左边。
