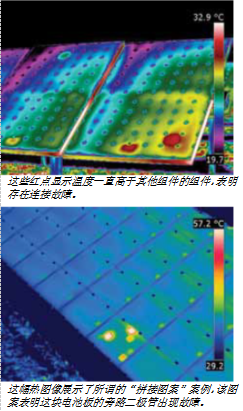

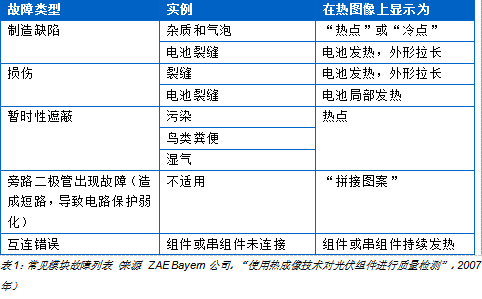

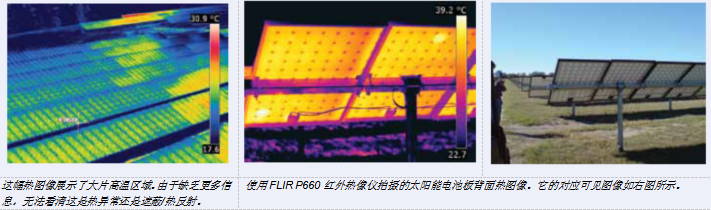

周围环境和测量条件 应选择晴朗天气进行热像检查，高压开关机械特性测试仪因为云朵会降低太阳辐照度，并产生热反射干扰。但只要所用的热像仪足够灵敏，即便是在阴天也可以获得有用的图像。安静的环境也比较有利，因为太阳能电池板表面的任何气流都会造成传递性冷却，从而降低热梯度。空气温度越低，潜在热对比度就越高。建议在清晨进行热像检查。 另一种提高热对比度的方法是断开电池负载，液相锈蚀测定仪以断开电流，使热量仅仅依靠太阳辐照度产生。然后接上负载，在电池的发热阶段进行检查。 但在正常情况下，系统检查应在标准运行条件下，即负载状态下进行。取决于电池和问题或故障的类型，在无负载或短路条件下的测量结果可提供额外的信息。   产生测量误差的主要原因是热像仪放置不当和周围环境与测量条件欠佳。标准电压互感器典型的测量误差原因有： 视场角过窄 太阳辐照度随着时间推移而改变（例如由于云层变化所致） 热反射（如太阳、云朵、周围更高的建筑、测量装备等） 局部遮蔽（精密水三相点瓶冻制保存装置如周围建筑或其他构筑物的遮蔽）  热图像提供的信息 如果太阳能电池板的某些部位温度高于其他部位，频响法绕组变形特性测试仪温暖区域会清晰显现在热图像上。取决于形状和位置，这些热点和热区域能够指示出不同的故障。如果整个组件的温度都高于往常，这可能表明存在互连问题。如果单个电池或电池组显示为一个热点或温度较高的“拼接图案”，通常是旁路二极管故障、内部短路或电池错配所致。 遮蔽和电池裂缝在热图像上显示为热点或多边形斑块。电池或电池局部温度升高表明电池发生故障或存在遮蔽。应比较负载、无负载和短路条件下获得的热图像。一体化互感器检定装置将从模块正面和背面拍摄的热图像进行比较，也可以得到有价值的信息。  当然，为了准确识别故障，智能耐压测试仪出现异常的模块还应进行电学测试和目视检查。 结论 光伏系统热像检查可迅速定位电池和模块的潜在缺陷，并迅速探测出电气互连问题。检查是在正常运行条件下进行，不需要关闭系统。 为了获得信息量较大的准确热图像，单相电能表现场校验仪必须遵循某些条件和测量程序： 应使用合适的热像仪和配件； 需要充足的太阳辐照度（至少500W/m2，最好是700W/m2以上）； 视场角应在安全范围（5°至60°之间） 避免遮蔽和热反射 热像仪主要用于查找故障。CT、PT伏安特性测试仪对检测到的异常现象进行分类和评估需要对太阳能技术、被检查系统和附加的电气测量值有透彻的了解。适当的文件材料当然也必不可少，并应包含所有检查条件、附加测量值和其他相关信息。 使用热像仪进行检测（先是用于安装期间的质量控制，紧接着是常规检查）可促进全面、简单地监控系统状态。这将有助于保持太阳能电池板的功能及延长其使用寿命。因此，三通道直流电阻测试仪使用热像仪检测太阳能电池板将显著提升运营公司的投资回报率。 |
