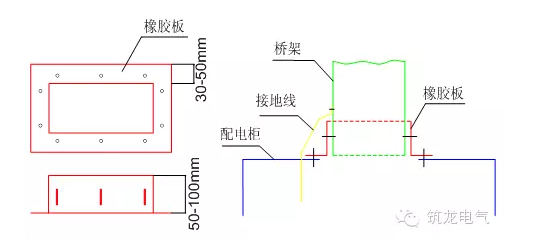

工艺流程同期测试仪 基础验收→设备开箱检验→设备二次搬运→变压器就位→附件安装及接线→交接试验→试运前检查→试运行→交工验收 配电柜安装 安装前，控制间内环境应具备条件，匝间耐压试验仪所有的内装饰施工已完成，室内洁净安全。 A配电柜安装固定： ①配电柜运到现场后，组织开箱检查，检查有无变形、掉漆现象，仪表部件是否齐全，继路器终检台备品备件、说明书等有无缺损，并做好开箱记录。 ②根据施工图的布置，按顺序将开关柜放在基础型钢上。成列柜就位后，先找正两端的柜，再在柜下至上三分之二高的位置绷上小线，逐台找正，以柜面为标准。氧化锌避雷器直流参数测试仪找正时采用0.5mm垫片进行调整，每处垫片最多不能超过三片。 ③就位找正后，按柜固定螺孔尺寸进行固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。频响法绕组变形特性测试仪高、低压开关柜与预留角钢进行牢固焊接，电缆夹层上空明露部分用花纹钢板满铺，柜前、柜后均用1200mm×10mm（宽×厚）绝缘满铺。 ④开关柜其相邻两柜顶部水平度偏差不大于2mm，回路电阻测试仪全部柜顶部水平偏差不大于5mm，其相邻两柜边不平度不大于1mm，全部柜面不平度不大于5mm，柜间接缝不大于2mm。 ⑤设备定位后，对内部紧固件再次紧固及检查，尤其是导体连接端头处。柜内接线完毕，用吸尘器清除柜内杂物，保持设备内外清洁，准确标识设备位号、回路号。 配电柜安装完成后，安装柜上方的的桥架。异频介损自动测试仪配电柜进出电缆开孔位置由供货方按尺寸预留。电缆敷设完成后封闭。桥架与柜内接地母排用专用接地线可靠接地。桥架与配电箱（柜）连接处采用橡胶板连接，以保护导线和电缆，桥架与配电柜连接见图。  B:二次回路接线： 配电柜在出厂前应完成柜内二次回路接线及相关检测试验。电缆故障定位仪配电柜设备到现场后，要在甲方现场工程师和监理的监督指导下及时组织验收，相关技术文件要齐全，配电柜包装及密封良好，各元件齐全完好，接线可靠。配电柜安装固定后，要逐台对配电柜的二次接线回路进行绝缘测试，测试使用500V等级绝缘测试仪表，测试结果要求大于１MΩ。 所有二次回路控制线或电缆均采用多股软铜线，全自动SF6气体回收装置接线端子采用规格合适的接线端子在烫锡后使用专用压接钳压接，烫锡时应采用中性焊剂。 C:交接试验 配电柜的交接试验详见后述调试和送电部分。 D:其它要求SF6气体密度继电器校验仪 ①抽屉式开关柜安装还要符合下列要求： a、抽屉推拉灵活轻便，一体化互感器检定装置无卡阻、碰撞现象； b、动触头与静触头的中心线一致，触头接触紧密； c、抽屉的机械联锁或电气联锁装置动作正确可靠，互感器校验仪保证断路器分闸后，隔离触头才能分开； d、抽屉与柜体间的接地触头接触紧密；当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时程序相反。 ②配电柜二次回路绝缘检测前，轻便型直流高压发生器仔细核对设计图纸，柜内的易损元件应事先拆卸。 ③配电柜的安装过程中应保证漆层完整，无损伤，柜内照明齐全。 ④变电室内设备外壳均需良好接地高压断路器磨合测试系统 |
