鄂电专家介绍配电箱内空气开关配线要求和规范

时间:2017-03-30 16:02来源: 作者:admin 点击: *** 次
        安装空气开关ED8001高压开关特性测试仪：
        1、住户配电箱总开关一般可以选择双极32—63A小型空气开关或隔离开关；
        2、照明回路一般用10—16A小型空气开关；
        3、插座回路一般选择16—20A的空气开关ED0505 SF6密度继电器校验仪；
        4、空调回路一般选择16—25A的空气开关；
        5、采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。以上空气开关的安装仅供参考，每户家庭的实际用电器功率不一样，ED0102型功率差动继电器校验仪具体要按电工设计为准。

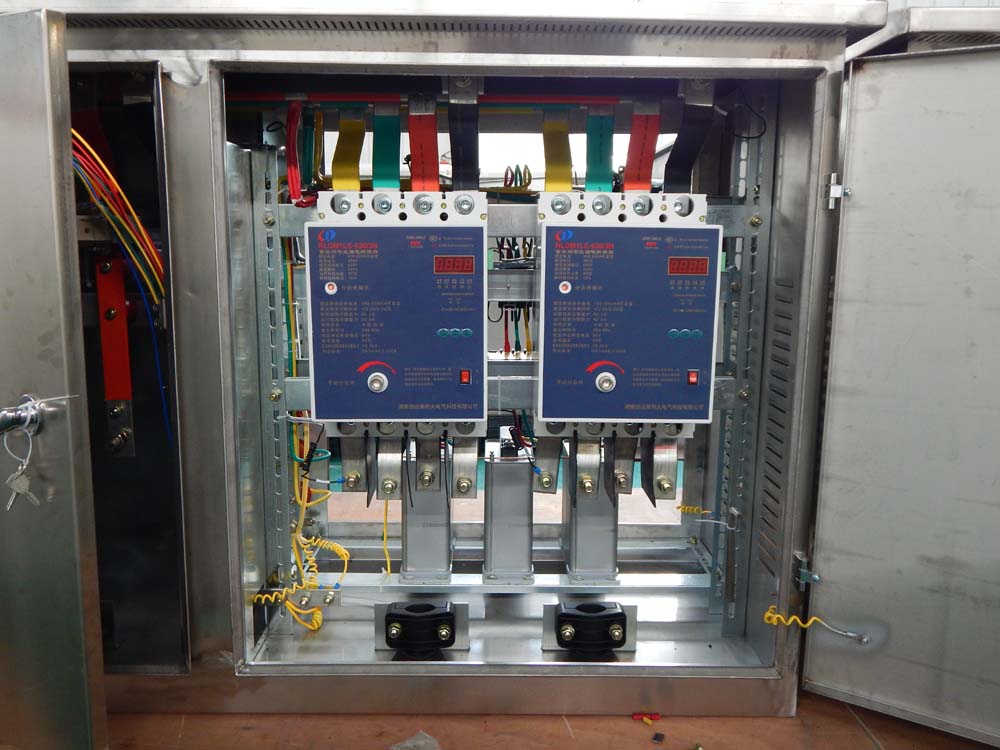

                       配电箱
        当空气开关是三相开关，X（T）C系列试验变压器操作箱（台）要搞清楚入线是不是三相电路。如果确定是两相的，就应该零线接零线，地线接外壳，火线随便接一个就可以了。一般每个空调单独分一路，厨房和卫生的插座分别单独分一路，其余的插座可以根据情况分一到两路，所有的照明也可以分为一到两路。预计要使用大功率电器的插座电路可可以使用20安培的空气开关，否则16安培的空气开关就够了。
        一、作业条件及现场准备工作DMT-242型便携式氢气露点仪
        1、箱体安装完毕。
        2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图纸、配电箱安装要求。
        二、箱体内导轨安装
        导轨安装要水平，YD系列轻型交流高压试验变压器并与盖板空开操作孔相匹配
        三、箱体内空开安装
        1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。其次开关安装时要从左向右排列，开关预留位应为一个整位。
        2、预留位一般放在配电箱右侧。ED0402型氧化锌避雷器直流参数测试仪第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。
        四、空开零线配线
         1、零线颜色要采用蓝色。
         2、照明及插座回路一般采用2.5mm2导线，ED2000E CT、PT伏安特性测试仪每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。
         3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。
         4、箱体内总空开与各分空开之间配线一般走左边，ED2811金属连续性试验设备配电箱出线一般走右则。
         5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。
         6、导线弯曲应一致，且不得有死弯，EDWR-III型大型地网接地电阻测试仪防止损坏导线绝缘皮及内部铜芯。
        五、第一排空开配线
         1、A相线为黄、B相线为绿、C相线为红。
         2、照明及插座回路一般采用2.5mm2导线，ED0204-40A 直流电阻测试仪每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。
         3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。
         4、箱体内总空开与各分空开之间配线一般走左边，ED2605型匝间绝缘冲击耐压试验仪配电箱出线一般走右则。
         5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。
         6、导线弯曲应一致，且不得有死弯，EDHZC-6型地下管线探测仪防止损坏导线绝缘皮及内部铜芯。
         六、第二排空开配线
         1、A相线为黄、B相线为绿、C相线为红
         2、照明及插座回路一般采用2.5mm2导线，HJ-S6 10G1自升压精密电压互感器每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。
         3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。
         4、箱体内总空开与各分空开之间配线一般走左边，数字式接地电阻测试仪配电箱出线一般走右则。
         5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。
         6、导线弯曲应一致，且不得有死弯，VCH-B046R02型抽真空装置防止损坏导线绝缘皮及内部铜芯
         7、导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀,一般为100mm。
         8、扎带扎好后，EDHP型一体化互感器检定装置不用的部分要用钳子剪掉。
         9、配线规整，三项平衡，线路清晰
