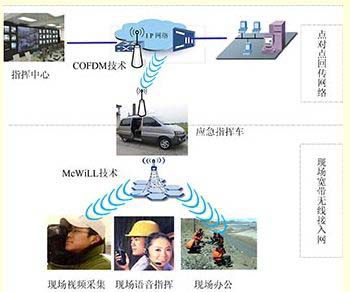

图1 系统层次结构图

3.1 点对点回程网络

应急指挥通信车通过回程网络连接到指挥中心，DO30-IIb型多功能校准仪保证现场通信终端能够通过通信车访问位于指挥中心信息网内的业务服务器和相关数据库。本方案采用COFDM(Coded Orthogonal Frequency Division Multiplexing,编码正交频分复用的简称)技术实现回程，是目前世界最先进和最具发展潜力的调制技术。ED0501F型SF6精密微水仪它的实用价值就在于支持突破视距限制的应用，是一种在无线电频谱资源方面充分利用的技术，可以对噪声和干扰有着很好的免疫力。回程接入点可选择就近的有光纤并能正常通信的变电站或电力分支机构场所。COFDM技术能够在“高速运动中”、“非视通条件下”实现高速无线网络数据的实时传输，MTP4330型微机继电保护测试仪可完成“运动中和阻挡条件”下传输语音、数据、图像等单、双向网络综合业务，是宽带无线接入回程网络的最佳选择。

3.2 现场宽带无线接入网

应急现场指挥通信车，EDBSD-2型闭口闪点测试仪装配应急升降杆、McWiLL基站及其核心网系统，通过McWiLL基站建立故障现场区域内的宽带无线接入网信号覆盖，构建事故现场应急抢修的语音、视频和数据的综合接入通信通道，可将故障现场信息有效返回到应急现场指挥通信车，可进行现场指挥。ED0401-II 充电式雷击计数器校验仪在McWiLL无线本地接入网的覆盖范围内每个抢修救援小组可以携带一套单兵系统进行现场工作，附近的工作人员携带的无线笔记本，PDA和手机等单兵通信终端可以通过单兵系统进行组内现场分析和上报。以单兵系统为通信中心组成的救援小组为电力应急无线通信系统提供了灵活的组网和工作方式，ED0507E型SF6气体取样装置提高了电网应对突发事故的应变能力(见图2)。
