变压器铁芯接地电流在线监测装置产品说明

时间:2018-10-08 15:43来源: 作者:鄂电电力 点击: *** 次
变压器铁芯接地电流在线监测装置产品说明(图1)
    变压器铁芯接地电流在线监测装置可有效的对铁芯接地电流进行实时监测,具有精度高、稳定性好、功能强的优势,可结合电气设备状态评价系统进行状态检修、评估、预警和风险分析,有效提高变压器的安全运行水平。
    变压器铁芯接地电流通过穿心式电流互感器隔离变换为小信号,经信号转换、滤波与放大等调理电路,由模数转换器变换为数字信号,微处理器经过数字滤波与运算获得铁芯接地电流;本地显示接口可显示实时接地电流,当超过报警限值时具有LED指示,具有限流电阻投切控制单元接口,当电流超过设定限值时自动逐档投入限流电阻(4档阻值)以降低接地电流作为应急措施,电流低于限值时自动切除限流电阻。
变压器铁芯接地电流在线监测装置产品说明(图2)

    ● 实时监测变压器铁芯接地电流。
    ● 采用5位数码管本地显示实时接地电流,具备电源、运行、通信、报警各种状态指示。

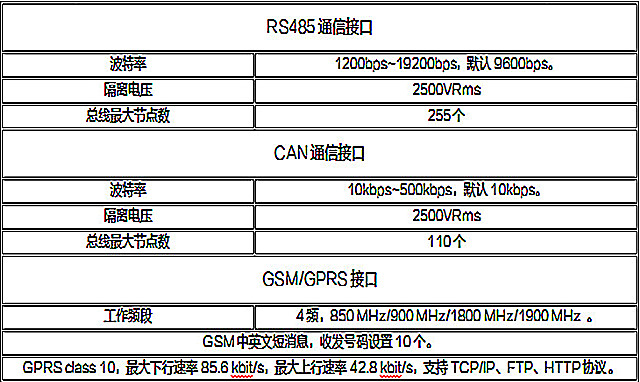

    ● 具有RS485/CAN/GSM/GPRS多种通信接口可选,可实现定期数据主动上传或请求应答上传;可接入状态监测系统后台或独立运行通过短信定期发送数据给运维管理人员。
    ● 可设置2级报警限值(预警限和报警限),电流超过预警限值时主动通过通信接口上传数据,超过报警限值时装置本地发光报警并通过通信报警。
    ● 具有限流电阻投切单元接口,实现铁芯接地电流的自动限制并报警。
    ● 装置具有内部非易失存储空间,断电不丢失数据。
    ● 装置具备自诊断和自恢复功能,装置异常、通信异常时报警。
变压器铁芯接地电流在线监测装置产品说明(图3)

    ●监测数据准确可靠

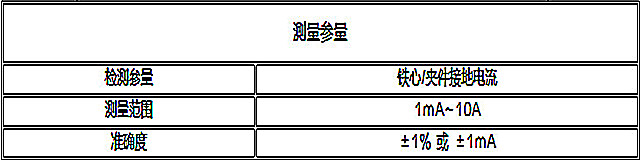

    变压器铁芯接地电流在线监测装置采用特制电流互感器、高精度模拟电路及先进的数字信号处理技术,测量范围宽(1mA~30A),精度高(±1%),抗干扰性能好。
    ●应用配置灵活
    变压器铁芯接地电流在线监测装置具有多种通信接口,可配置接入电气设备综合监测系统,也可独立配置为通过GSM短信实现监测。
    ●安装维护简单
    变压器铁芯接地电流在线监测装置本体与电流互感器采用分体设计,专用的夹具使电流互感器可灵活安装到铁芯接地引下线上,装置本体可根据现场情况灵活安装至不同位置。
    变压器铁芯接地电流在线监测装置具备完善的自检功能,可及时判断装置的状态并告警。
    可在不影响变压器运行的情况下对所有部件包括传感器(旁路铁芯接地引下线)进行安装和维护。
    ●安全可靠
    穿心式电流互感器不破坏接地引下线,对变压器的安全运行无任何影响。
    所有元件均采用工业化标准生产,具有良好的抗电磁冲击及温度突变能力。
    变压器铁芯接地电流在线监测装置采用全密封设计,具备防腐、防风、防尘、防电磁干扰等功能,能适应户外恶劣运行环境。
变压器铁芯接地电流在线监测装置产品说明(图4)

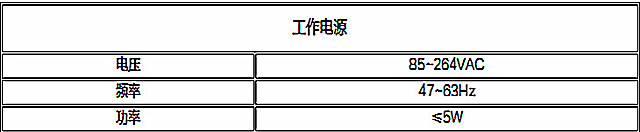

变压器铁芯接地电流在线监测装置产品说明(图5)

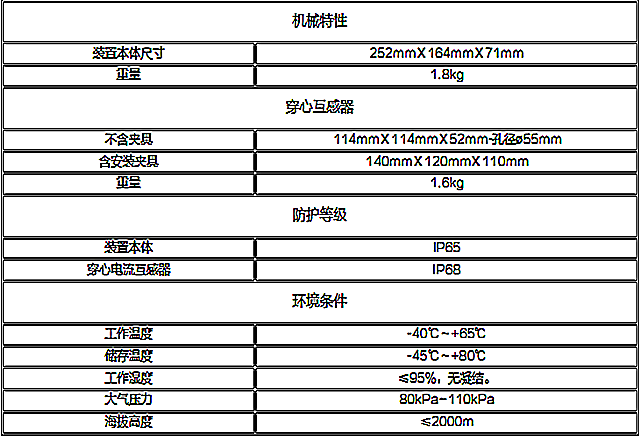

变压器铁芯接地电流在线监测装置产品说明(图6)变压器铁芯接地电流在线监测装置产品说明(图7)变压器铁芯接地电流在线监测装置产品说明(图8)

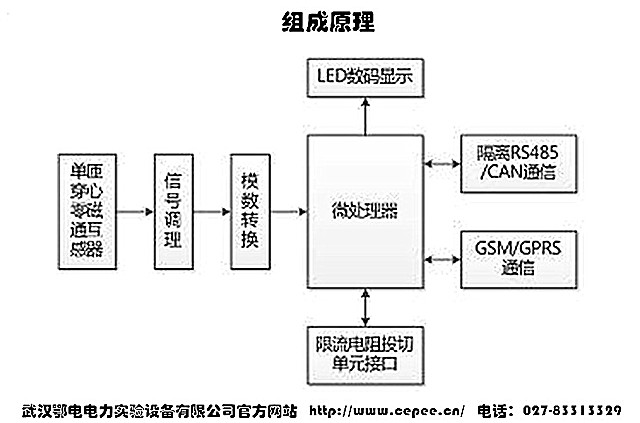

变压器铁芯接地电流在线监测装置组成原理

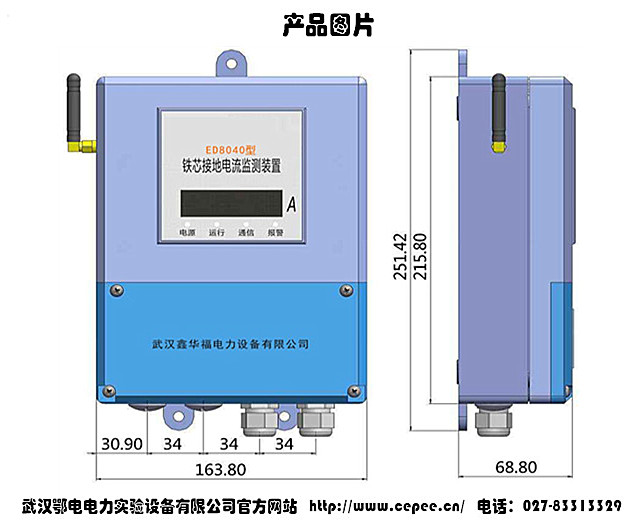

变压器铁芯接地电流在线监测装置产品图片
