鄂电专家浅如何评测光伏线路是否接好?

时间:2019-11-08 10:09来源: 作者:admin 点击: *** 次
    如何评测光伏线路是否接好?
  在光伏系统故障中,ED0503C型SF6气体浓度(百分比)分析仪有时会出现某个直流回路电流或者电压偏低,导致发电量低;有时会出现交流某一相电流异常,导致电缆发热,或开关发热,情况严重时,会导致开关过热跳闸,甚至线路起火。其中的原因有可能是线路没接好,开关触点、线与线之间接触不良。由于线路中有开关,且有电流和无电流时状态不一样,直接用万用表在没电时测试,不一定能测出,这时,你就需要一个回路电阻测试仪。
    线路接触不良的种类
  电线与电线连接处接触不良:ED0608型直流系统接地故障测试仪在所有接触不良火灾原因中,线路接头处接触电阻过大引起的火灾居第一位。电气线路的连接处,若存在接点接触松弛,接点间的电压足以击穿空气间隙形成电弧,迸出火花,点燃附近的可燃物形成火灾。光伏直流电线部分,由于没过零点,如果发生短路,不容易断开。
  电线与设备的连接处接触不良:设备违反接线方式、连接不牢,或维护保养不良,或长期运行过程中在接头处产生导电不良的氧化膜,或接头因振动、热的作用等,ED0304-I型真空度测量仪使连接处发生松动、氧化造成接触电阻过大。
  电线与开关接线端连接处接触不良:导线与电源和电器设备的自动空气开关或手动刀闸开关接触不良、连接点松动,接触电阻过大,局部过热和产生击穿电弧或电火花引燃可燃物起火。
    接触不良影响危害
  近年来有许多重大光伏火灾都是因线路故障造成,EDHNZ-1型发电机转子交流阻抗测试仪线路故障的一个原因是线路连接处接触不良,当线路连接处接触不良时,与连接完好相比该处的阻值将增大,在该处消耗的电功率将变大。
  因为当线路连接处接触不良时,该处的电阻会增大;根据公式P=I*I*R可知,电路电流不变时,电阻变大,消耗的电功率将变大。
  回路电阻测试仪,英文名称:Loop Resistance Tester又名,EDR-102型发电机特性测试仪接触电阻测试仪、开关回路电阻测试仪、接触回路电阻测试仪、接触(回路)电阻测试仪。
  回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的专用仪器,测试电流采用国家标准GB763推荐的100A直流,可在 100A、200A,300A、400A、500A、600A电流的情况下直接测得回路电阻或者接触电阻
    回路电阻值是表示导电回路的联接是否良好的一个参数,ED0505D型SF6气体密度继电器校验仪各类型产品都规定了一定范围内的值。若回路电阻超过规定值时,很可能是导电回路某一连接处接触不良。在大电流运行时接触不良处的局部温升增高,严重时甚至引起恶性循环造成氧化烧损,对用于大电流运行的断路器尤需加倍注意。

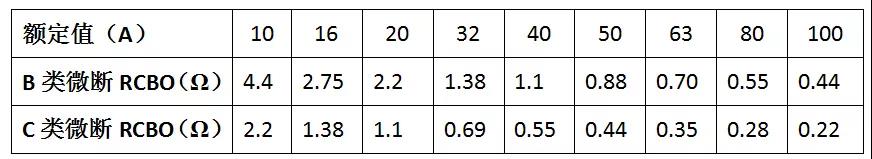

  微型断路器保护,当交流电压为220V时,ED0504B型SF6故障定位分析仪在0.2秒内切断电源的最大接地故障环路阻抗:
鄂电专家浅如何评测光伏线路是否接好?(图1)
  带漏电保护断路器的最大接地阻抗值:
鄂电专家浅如何评测光伏线路是否接好?(图2)
  总结
  由于接触面氧化、EDKSD-07型开口闪点全自动测定仪接触紧固不良等原因导致接触电阻增大,在大电流流过时,接触点温度升高,加速接触面氧化,使接触电阻进一步增大,持续下去将产生严重事故,因此有必要经常或定期对接触电阻进行测量。
