调感式变频串联谐振耐压装置

时间:2023-10-16 10:01来源: 作者:admin 点击: *** 次

调感式变频串联谐振耐压装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。它由变频控制电源、励磁变压器、电抗器和电容分压器组成。


在电力系统中应用的优点有:


电源容量大大减小:串联谐振电源利用谐振电抗器和被试品电容谐振产生高电压和大电流,电源只需提供系统中有功消耗的部分,因此试验所需的电源功率只有试验容量的1/Q。


设备重量和体积减小:串联谐振电源省去了笨重的大功率调压装置和普通的大功率工频试验变压器,谐振激磁电源只需试验容量的1/Q,使得系统重量和体积大大减少,一般为普通试验装置的1/10-1/30。


改善输出电压波形:谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效防止谐波峰值对试品的误击穿。


防止大的短路电流烧伤故障点:在串联谐振状态下,试品绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1/Q。相比之下,并联谐振或试验变压器方式做耐压试验时,击穿电流立即上升几十倍,串联谐振能有效找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患。


不会出现任何恢复过电压:试品发生击穿时,失去谐振条件,高电压立即消失,电弧熄灭,恢复电压的再建立过程很长,很容易在再次达到闪落电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,且不会出现任何恢复过电压。


感谢您提供的信息。如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向,您可以拨打厂家直销热线:400-034-8088,或者访问他们的官方网址:www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。

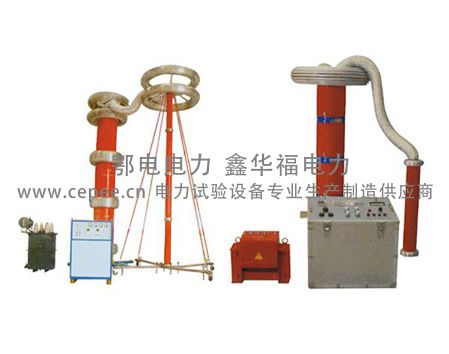

调感式变频串联谐振耐压装置(图1)

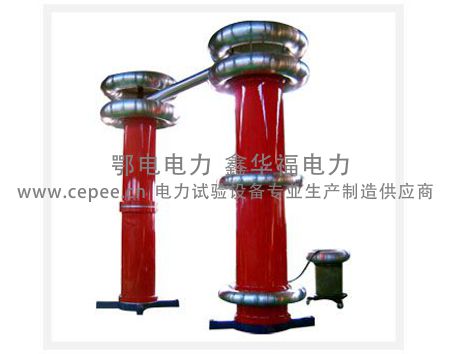

调感式变频串联谐振耐压装置(图2)

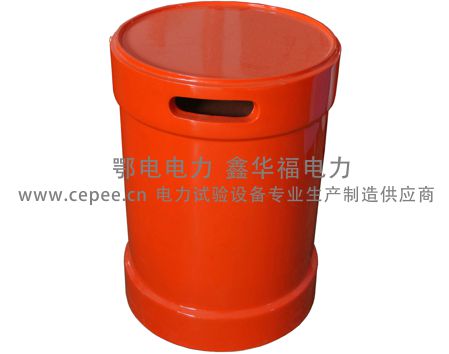

调感式变频串联谐振耐压装置(图3)

调感式变频串联谐振耐压装置(图4)
