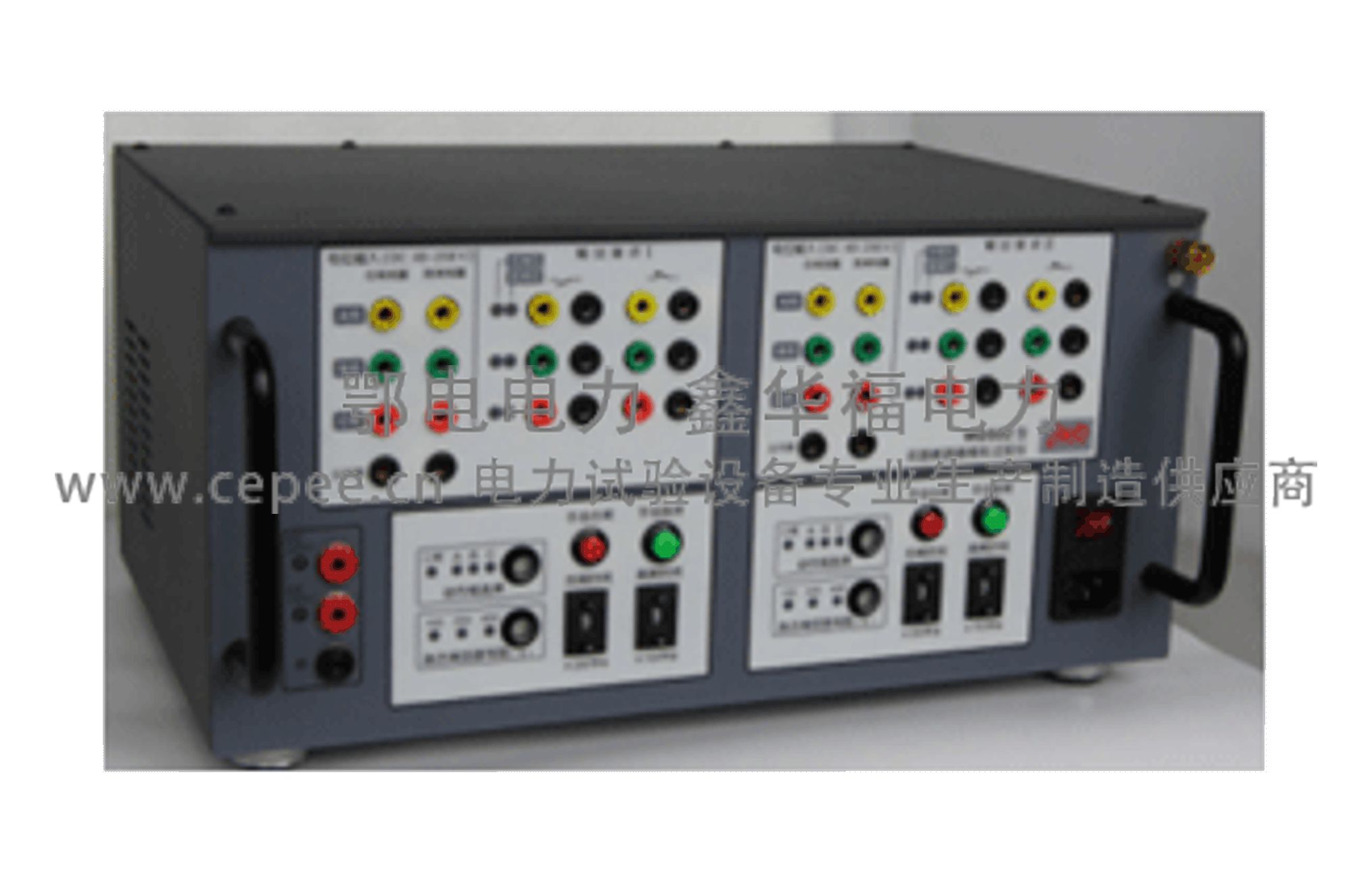

断路器模拟试验装置
断路器模拟试验装置适用于继电保护装置的整组试验。它能模拟断路器的跳闸和合闸操作,减少开关动作次数,延长断路器的使用寿命,缩短调试时间,提高试验效率,并避免整组试验时断路器反复分合带来的不便。 该装置可以与HC、JJC系列继电保护测试仪配合使用,对保护装置进行不停电校验,提高供电可靠性。 装置包含两个测试程序:双线圈模拟和高低压模拟。在开机界面下,可以通过跳闸电流I和跳闸电流II按键进入相应的程序。这两个测试程序的区别在于跳闸回路I、跳闸回路II和合闸回路之间的相互关系。 在高低压模拟测试程序中,跳闸回路I和合闸回路实现互斥的接通和断开。当跳闸回路I有跳闸电流时,模拟装置从合闸状态切换为跳闸状态,即跳闸回路断开,合闸回路接通,可以接收到合闸信号。跳闸回路II和合闸回路的关系与跳闸回路I不同。当跳闸回路II有跳闸电流时,跳闸回路II相应的相别变为跳闸状态,同时该相的指示灯亮起,对应该相的输出接点中的跳接点闭合并亮起,但不影响合闸回路的状态。当合闸回路有电流时,模拟装置从跳闸状态变为合闸状态,即合闸回路断开并亮起指示灯,跳闸回路I和跳闸回路II对应相的回路接通,同时输出接点中对应相的合接点闭合并亮起。 在双线圈模拟测试程序中,当跳闸回路I或跳闸回路II中的任意相有跳闸电流时,模拟装置从合闸状态切换为跳闸状态,即跳闸回路I和跳闸回路II中同相的跳闸回路断开,该相的合闸回路接通,可以接收合闸信号。同时输出接点中对应相的合接点变为闭状态和指示灯亮。 如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向,您可以拨打厂家直销热线:400-034-8088,或者访问他们的官方网址:www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。 |
