GIS开关无局放耐压试验装置配置选择

时间:2024-05-05 11:13来源: 作者:admin 点击: *** 次




产品简介



紧跟国内电气行业的发展趋势,成功研发并生产了GIS开关无局放耐压试验装置。该装置针对高电压、大容量GIS电力设备试验需求,填补了我国在该领域的空白。随着电网电压等级的提升,本装置满足了电力企业对试验设备电压等级和容量的高要求,特别适用于GIS变电所、GIS电力设备生产厂家及盆式绝缘子等生产厂家的试验需求。

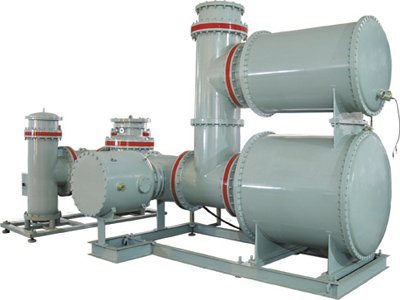

GIS开关无局放耐压试验装置配置选择(图1)


产品用途



GIS工频交流耐压试验

GIS局部放电测量试验

互感器、套管等交流耐压试验及局部放电测量试验

断路器、开关等交流耐压试验

其他大容量、高电压试品的交流耐压试验及局部放电试验

可通过增加高压套管接口,对传统高压电器进行高压试验



产品别称



GIS无局放耐压装置、GIS工频耐压局部放电检测装置、GIS工频耐压及局放测试系统



产品特点



体积小、重量轻,便于现场操作

安全可靠性高,保障操作人员安全

适用范围广,满足多种电力设备试验需求

操作简洁方便,提高试验效率

试验电压高、局放干扰小,确保试验准确性



工作原理



GIS无局放耐压试验装置集成了高压升压、高压测量、高压耦合电容器以及高压互感器标准等高压试验所需部件,形成一个全密封、高屏蔽的空间。该装置通过电抗器电感与被试品电容实现电压谐振,或被高压变压器直接产生所需高电压。试验过程中,高压全密封在屏蔽空间内,有效避免了外界干扰,确保了试验的准确性和安全性。



装置配置组成



基本配置

高压发生器

OWF高压耦合电容器

FRC高压分压器

TC控制台

DK低压补偿电抗器

JF-2000局部放电测试仪

BX变频电源

可选配置

高精度电压互感器

三相试验转换开关

不同厂家盆式绝缘子的对接接口

试验所需的一切工装



通过本装置的配置,用户可根据实际试验需求进行灵活选择,确保试验的顺利进行。
