无局放变频串联谐振系统主要部件及其技术参数

时间:2024-07-08 15:05来源: 作者:admin 点击: *** 次


无局放变频串联谐振系统是一个高度集成的电力设备测试系统,专为进行高压电工电器设备的无局部放电工频试验而设计。该系统由多个关键部件组成,每个部件都具备特定的技术参数以确保测试的准确性和安全性。以下是该系统主要部件及其技术参数的详细概述:



1.无局放变频串联谐振耐压装置控制台

型号:TPXB-W-50

供电电压和频率:三相380V±15%50Hz(供电电源局部放电干扰水平小于20pC

供电电源容量:大于60kVA

额定输出功率:50kW(最大输出有功功率)

额定输出电压:0350V,连续可调

额定输出电流:143A

输出相数:单相

输出波形:纯正正弦波

输出波形畸变率:1.0%

输出电压不稳定度:1.0%

冷却方式:强迫风冷

频率可调范围:20Hz300Hz

输出频率分辨率:0.1Hz

输出频率不稳定度:0.5%

噪音水平:80dB

局部放电量:<5pC

允许运行时间:额定容量下允许运行时间1小时

允许温升:在额定负载下,连续工作180min,出风口温升≤45K



2. 无局放变频串联谐振耐压装置激励变压器

型号:EDJLB-W-100

额定容量:50kVA

相数:单相

低压绕组相电压:2×350V2×400V2×450V(可选)

低压额定电流:143A

高压绕组额定电压:2×10kV2×6.3kV(可并联或串联使用)

绝缘水平:感应电压1.21min

额定频率:50300Hz

局部放电量:额定电压下局部放电量10pC

阻抗电压:5%

噪声水平:65dB

额定温升:绕组温升小于65K

允许连续运行时间:额定电压、额定电流下连续运行60min

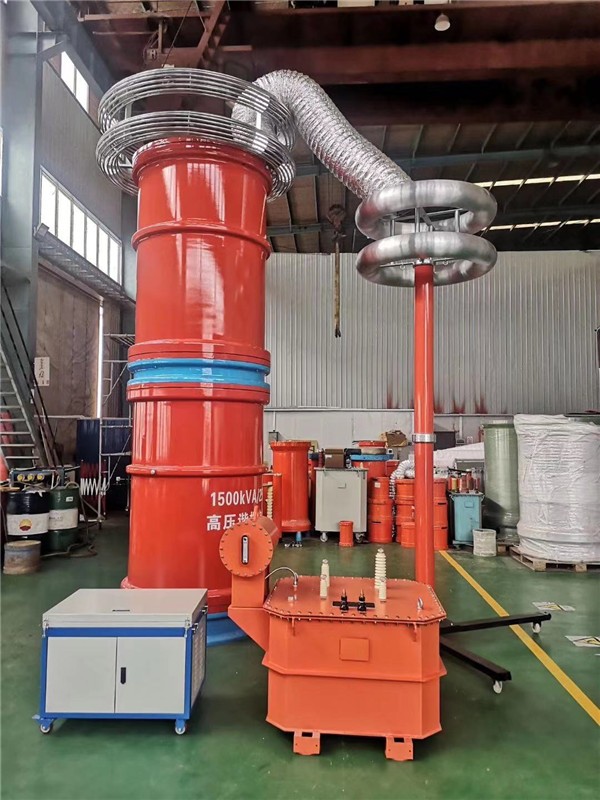

无局放变频串联谐振系统主要部件及其技术参数 无局放变频串联谐振系统是一个高度集成的电力设备测试系统,专为进行高压电工电器设备的无局部放电工频试验而设计。该系统由多个关键部件组成,每个部件都具备特定的技(图1)


3.无局放变频串联谐振耐压装置电抗器

型号:EDDK-W-90/15

额定电压:15kV

额定电流:6A/60min

电感值:4H

额定容量:90kVA

使用频率:100300Hz

电感值非线性度:1%

绝缘水平:能耐受额定电压的1.2倍工作电压1min不发生闪络、击穿

额定电压下的局部放电量:<10pC

允许连续运行时间:额定电压、额定电流下连续运行60min



4. 无局放变频串联谐振耐压装置分压器

型号:EDFC-W-500/60

额定电压:60kV

电容量:C1=500pF

工作频率:30300Hz

系统测量误差:2.0%

绝缘水平:66kV/1min

介质损耗:0.2%

结构:C1为环氧筒外壳油纸绝缘结构电容器;C2选用与C1相同特性的材料

局部放电量:10pC



这些部件共同协作,确保TPXB-W无局放变频串联谐振系统能够高效、准确地完成各种高压电工电器设备的无局部放电工频试验
