1、系统标定与方案分析

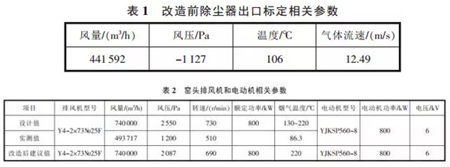

        邀请相关有资质的厂家对窑头系统进行了标定，充电式雷击计数器校验仪以了解目前系统阻力、实际风量等相关参数，进而为袋除尘器改造和现有窑头排风机是否变动提供依据。改造前除尘系统标定参数见表1，窑头排风机和电动机参数见表2。





        系统标定风量为441 592m³/h，风机额定风量为740 000m³/h，为了确保过滤风速在0.90m/min 以下，我们要求厂家以额定风量计算。过滤速度是被过滤的气体流量和过滤织物面积的比值。则最大过滤面积为740 000÷60÷0.9=13 704(m²)。



        另外，根据原电除尘器已有空间，设计袋除尘器为双列16 风室，SF6密度继电器校验仪滤袋规格 Φ160mm×7 500mm，材质为诺美克斯 + 超细纤维。 为此，我们确定采用KDM13740-2×8 大型低压行喷脉冲袋除尘器。



        根据表 1 和表 2 可以看出，排风机改造前除尘系统实际运行压力 1 200Pa， 较 原 设 计 压 力 2 550Pa(220℃)小很多，原排风机在选型时留有一定的富余。改造后排风机需要的全压=改前系统阻力+改后增加阻力(1+富余系数)=1 200+800×(1+20%)=2 160(Pa)。



        目前烟气量较设计处理风量小很多，金属连续性试验设备故排风机和电动机均可以满足改造设计要求。



        2、改造措施



1)电除尘部分保留灰斗、墙板、输灰设备、进出口封头及均风装置;



2) 拆除内部阴极和阳极系统及其振打装置、内顶、外顶;



3)新增顶梁、壳体内部管撑、进出风道、上箱体、喷吹系统、气路系统和提升阀等，滤袋前增加一道均风板;



4)改造现有爬梯、高压开关特性测试仪电缆桥架和壳体保温等;



5)进口管路上增加 2 个冷风阀和 1 套快速喷雾降温装置以调节烟气温度;



6)新增布袋除尘器控制系统;



7)根据现场实际情况制定了工期节点、施工方案和验收流程;



8)为减少占用施工场地，标准电压互感器提前做好了废旧物资的处理工作。



        3、改造过程设备运行情况

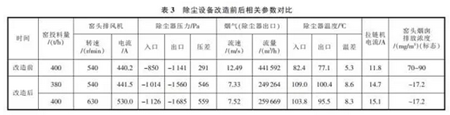

         除尘设备改造前后相关参数对比见表3。







        由表3 看出，在窑头排风机转速相同的情况下，改造前电除尘压差为 291Pa， 改造后袋除尘压差为546Pa，比改造前上升了 255Pa，除尘器下拉链机电流大约升高 3A 左右，烟气流量和速率均有较大幅度下降;当窑投料量达到 400t/h， 窑头排风机转速达到630r/min，电流在 530A 左右。发电机转子交流阻抗测试仪 夏季时篦冷机一室和二室风机阀门开度在 65%左右，其余各室风机阀门基本全开(冬季期间篦冷机一室和二室风机阀门开度在60%左右，其余各室风机阀门开度 40%～60%)。 从目前运转情况下看，袋除尘器运转正常、窑头排风机能满足生产需求。



        我们一直对袋除尘器的运行进行跟踪分析。 刚开始使用时系统压差为 623Pa， 相关电气参数设定值为：喷吹室喷吹间隔时间 10s，循环周期间隔 40min，脉冲宽度 0.2s，喷吹间隙时间 5s，喷吹压力 0.35MPa(压力波动范围为 0.25～0.35MPa)。 后期经过摸索，我们把袋除尘器每侧的喷吹管道都单独引了一路进气管道，确保喷吹压力供气充足、波动较小。另外，在不增加阻力前提下，最大化地降低清灰压力、延长清灰周期，达到延长滤袋使用寿命和降低高压风使用成本的目的。 把喷吹室喷吹间隔时间改为 150s，循环周期间隔调到最大 80min，喷吹压力调到 0.30MPa(压力波动范围为 0.25～0.30MPa)。三相电能表检定装置现在系统压差为 550Pa 左右，实际过滤风速在 0.66m/min。 经过环保监测部门测定颗粒物排放值保持在<20mg/m³(标态)，达到了预期效果。



        由于冬季天气寒冷，喷雾降温的管道内部积水极易结冻，因此，除了在管道上做好保温外，还在喷雾降温的 8 根水枪(4 根水管)上均安装了反吹风，利用反吹风将每次使用完喷雾降温后的水排干净，确保应急使用时系统正常工作。



        4 、运行效果



        改造前后窑头系统熟料分步电耗平均降低0.5kWh/t，按全年熟料产量161.93 万吨计算，一年约节电 80 万 kWh(见表4)。 袋除尘器与电除尘器相比具有维护简单、维护量小和易操作的特点。改后实测颗粒物排放值符合国家标准电缆识别仪。 另外，此次改造中窑头排风机未作变动，从实际使用情况来看可以满足正常使用要求。



        【技术】窑头电除尘器改造成袋除尘器的经验



        需要注意的是，由于袋除尘器对入口温度要求比较高，温度异常时要及时通过冷风阀和喷雾降温方式达到降温效果。
