无论什么样的设计，ED0505 SF6密度继电器校验仪安全是永远的“刚需”。对于建筑工程来说，防火是必须考虑的要素。在一般的民用和商用建筑中，烟雾报警是最常用的手段。但在一些特殊的工业场所，如工业厂房、仓库、隧道等，空间尺度大而又要求更快的火灾报警响应速度，这就需要更为敏锐的感光式火焰探测器了。MTP2300C微机继电保护测试仪该类型火焰探测器的原理是：通过专门的传感器，探测火灾初期火焰中含有特殊波长的紫外线和红外线，尽可能在火灾“萌芽期”就触发报警，为工程安全保驾护航。
        感光式火焰探测器主要分为紫外和红外两大类，ED0403-II氧化锌避雷器测试仪它们各有特点。传统上，紫外火焰探测响应速度快，但作用的距离比红外略近，由于对紫外光敏感，不适用于室外探测;红外作用距离长，但响应速度慢，可用于室内和室外。而随着技术的进步，这样的分界也逐渐模糊起来，比如今天我们拆解的这款由世健国际贸易(上海)有限公司设计的红外火焰探测参考方案，EDWR-III型大型地网接地电阻测试仪就集快速、长距、高灵敏度等性能于一身，让人刮目相看。

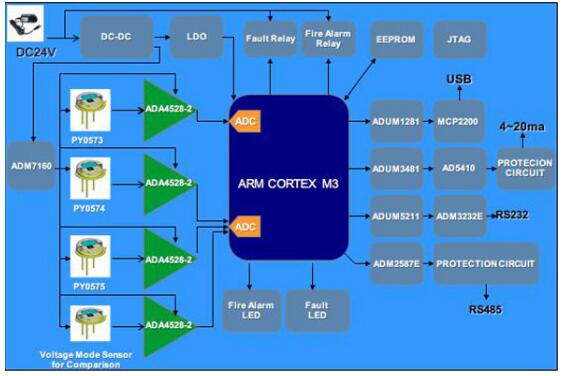

                                                   图1：世健红外火焰探测参考方案框图
        该方案中，ED2000D型互感器综合测试仪火焰信号经过薄膜热释电红外传感器转换成电压信号，经过运放带通滤波，再由MCU 片内ADC 进行数据采集。
        决定红外火焰探测系统性能的首要因素，就是其中的红外传感器。该方案采用了Pyreos公司的薄膜热释电红外火焰传感器，该系列传感器可以提供12mS的响应速度，绝缘手套检测设备典型值高达100°的探测视野，以及在8-10Hz的火焰闪烁中出色的信噪比。该传感器中还内置了CMOS运放，进一步增强了探测的稳定性和可靠性。负责该方案的世健公司技术支持部高级经理Xavier Xiong介绍，采用此传感器客户结合自己的特征算法探测的距离可达到65米，户外高压跌落式熔断器远超出国标规定灵敏度的一级25米和二级19米的要求。
       与国内目前主流的电压式红外火焰探测传感器不同，Pyreos公司这个系列的传感器采用电流模式，这也是其性能能够突破“极限”的关键——一般电压模式的红外传感器极限探测距离在60米内，ED0308高压断路器磨合测试系统而且响应速度在120mS以上。
        世健的红外火焰探测方案采用了三重红外(IR3)的架构，系统中的三个红外探测器各司其职：PY0573进行火焰探测，PY0574和PY0575则负责识别来自人体和阳光等外部红外源的干扰，ED0204—III三通道直流电阻测试仪防止误报。

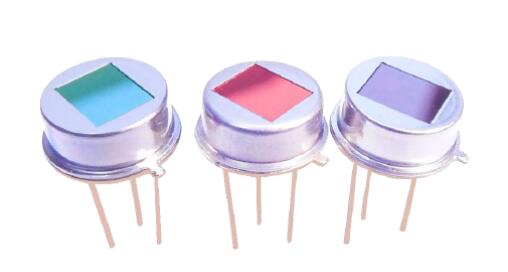

                   图2：Pyreos公司的薄膜热释电红外传感器具有12mS的响应速度，可达65米的探测距离
       当然，ED2571C低压工频试验设备要确保方案整体的性能、提升系统测量精度，只有传感器是不够的。世健在配套芯片的选择上也下了一番功夫。从方案的BOM清单中我们可以看到，世健的工程师特意选择了ADI 的超低噪声运放ADA4528-2、超低噪声LDO ADM7160等噪声性能优异的外围元器件，BRTC-II型频响法绕组变形特性测试仪使得传感器的特性最大限度地发挥了出来。
        作为一个参考设计，这个方案的主控芯片选用了流行的ARM Cortex-M3架构，这样能方便开发者将自己的算法移植进行移植，给开发者带来更大的灵活度。同时，参考方案中支持丰富的接口，SBF三倍频发生器如RS232、RS485，能够满足大多数应用场景的需求。
        通过配套的软件，开发者可以观测到方案中不同传感器通道的测试和分析数据，它既可以做Pyreos公司的薄膜热释电红外传感器为评估板，也可以直接作为实际产品的参考设计。0.5级T77型电磁系交直流毫安/安培/伏特表这其中世健工程师的匠心和诚意可见一斑。

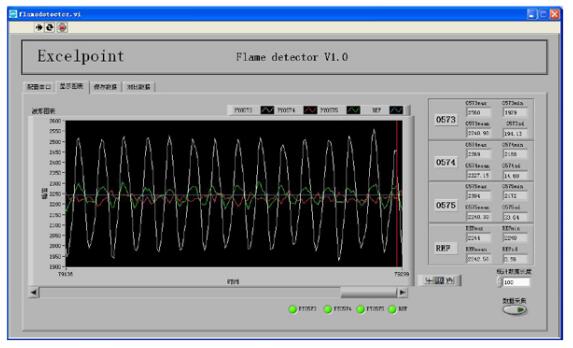

                                      图3：通过参考方案配套的软件，直观呈现测试和分析数据
