一、产品简介

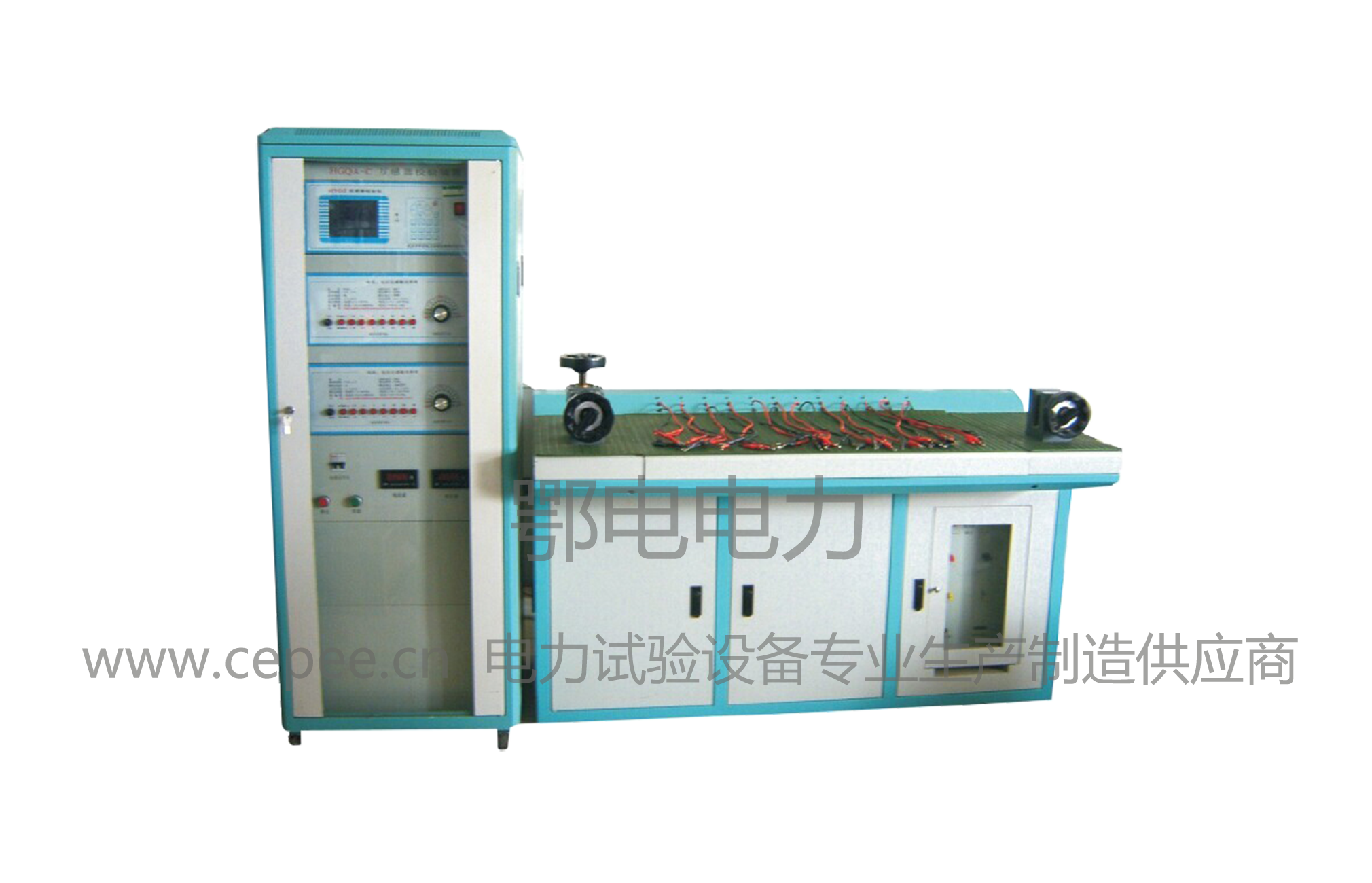

极速多台位互感器检定装置，作为新一代互感器校验设备，由互感器校验仪、电流电压负载箱、控制柜以及电流互感器专用测试台等多个核心部件组成。本装置不仅继承了传统互感器校验设备的技术优势，更在电流互感器的快速测量、测试点定位、负荷箱配置及变比覆盖等方面实现了显著提升，满足现代互感器校验的高效、精准需求。

二、产品特点

快速定位与测量：采用先进的程控源技术，实现了测试点的快速定位与准确测量，提高了工作效率。

高效多测位：在3-5分钟内，可测量多达十二只不同变比的电流互感器，显著提升了测量效率。

灵活配置：装置配置了5A的标准电流互感器，电流负荷箱与电压负荷箱的配置范围广泛，可满足各类用户需求。负载箱在测量时可自动切换，操作便捷。

多样化测量功能：支持互感器的规程与非规程测量，用户可自定义测量点，满足个性化需求。

三、技术参数

环境条件：

温度范围：5℃~40℃

相对湿度：<80%（25℃）

海拔高度：<2500m

电源频率：50Hz ±0.5Hz

电源电压：220V±5V

互感器校验仪参数：

测量范围：

同相分量（%）：0.0001~200.0 分辨率：0.0001

正交分量（分）：0.001~999.9 分辨率：0.001

阻抗（Ω）：0.0001~60.0 分辨率：0.0001

导纳（ms）：0.0001~60.0 分辨率：0.0001

基本误差：

同相分量： DX=±（X×2%+Y×2%±2个字）

正交分量： DY=±（Y×2%+X×2%±5个字）

工作范围：

电流： （1%-149%）In （In=5A）或（5%-149%）In （In=1A）

工作负荷：

电流： To对Tx<0.12Ω cosj=1

极性错误指示：

额定工作电流的5%以上，误差超过180%时，应有极性指示。

变比错误指示：

额定工作电流的5%以上，误差超过30%而小于180%时，应有变比错误指示。

绝缘和耐压试验：

端子Tx和（ ）端子相通

K和D端子均与（ ）端子不通

电源插座对外壳能承受1.5KV，1min耐压

外型尺寸：（L 445×W 330×H 140）mm³

重量：10kg

四、安全操作注意事项

请在指定环境条件下使用本装置。

遵循正确的操作流程，避免对设备造成不必要的损坏。

如遇极性错误或变比错误指示，请立即停止测试，并检查设备状态。

定期对设备进行维护保养，确保设备的长期稳定运行。

五、售后服务

本公司提供完善的售后服务，包括设备安装、调试、培训以及设备维修等。

如遇任何问题，请及时联系我们的客服人员，我们将竭诚为您服务。

如果您对武汉鄂电电力试验设备有限公司的产品有进一步的咨询或购买意向，您可以拨打厂家直销热线：400-034-8088，或者访问他们的官方网址：www.cepee.cn。他们的专业团队将会为您提供更详细的信息和服务。
