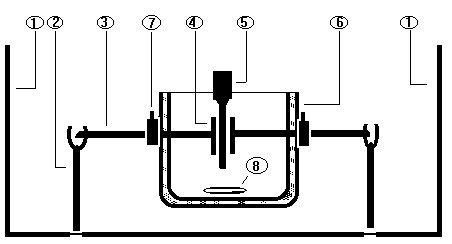

图二  高压舱内布置图
        （１） 高压舱           （２） 高压柱         （３）轴杆
（４） 电极             （５） 塞尺　　　　　 （６） 油杯
          （７） 轴杆固定螺丝　　 （８） 磁振子


图三  设置盘

          表示次数设定，按“＋”“－”号可从1－9 位数选取您所需测试的次数。        ②③表示搅拌时间设定，②表示十位③表示个位，1分39秒表示数为99即60秒＋39秒。
       ④⑤⑥表示静置时间设定，④表示“分”个位 ⑤表示“秒”十位⑥表示“秒”的个位，10分39秒表示数为999 即9分＋60秒＋39秒。



4、功能键操作
    功能键共有6个，属点动键，按一下便可回应工作。如图四


图四  功能键

4.1、待测试时按“测值”键，搅拌、静置、升压、打印各功能会按设定的数值顺序而行。
4.2、在升压过程中按“停止”键，就会停止升压，数码显示上的数值就是此时高压端正输出的高压值，可保持同步不变，按住此键不放可调低高压输出值，按停止键不会改变原运行状态，只要再按测值键继续恢复运行。
4.3、第一次升压油样击穿后，声控提醒连续“嘀”一短声20秒，第二次后“嘀”二短声，第六次“嘀”，一长声一短声，第七次“嘀”一长声二短声，待平均值显示完后“嘀”不间断响20秒，如果不用声控提醒，按一下声控键就进入光控提醒，光控指示灯亮，闪亮次数同“嘀”响声次数一样， 再按声控键无效，保持光控不变，需再次打开电源时声控有效。
4.4、测试完后，如想再查看数据时，按“显示”“打印”键，此两键属重复使用键，按“显示”键一次显示一次测试值，直到显示平均值，重复显示完毕。按“打印”键时，重复打印电压值时间不在打印。
4.5、当按动“复位”键时，显示为 OCPU 英文字样表示为复位到位后初始等待状态，简称初态或OCPU状态，与在测试升压过    程中按“复位”键，将不进入初态， 同油样击穿时的情况一样，继续运行不改变原运行状态，如连续再按“复位”键此时确认为“复位”转而进入初态。

5、开机等待
        置电源开关于“ON”，本机进入自检状态，打印机回应指示灯亮，显示屏显示OCPU字样，如调压器不在零位，显示 DIJJ字样此表示复位过程，下降指示灯亮，下降到零位后显示为OCPU初始等待状态。


6、测值

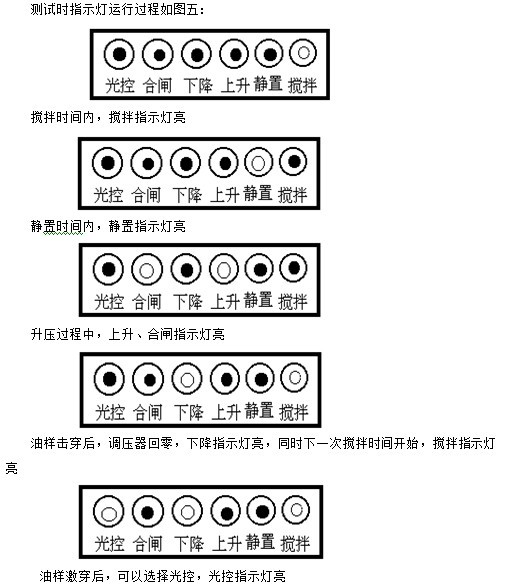

        点动“测值”键，开始按照预先设定的数值运行；搅拌指示灯亮磁振子快速旋转，显示屏第一位数码显示第一次次数，后三位显示搅拌时间；搅拌完毕，振子停止搅拌指示灯灭，静置指示灯亮开始静置，指示灯灭后，合闸、升压指示灯亮，进入显示同步升压，此时显示屏后三位数码显示为电压（00.0KV）待油样击穿后，升压电源自动分闸，显示屏停止显示5秒，打印机打印时间、电压值；调压器下降,下降指示灯亮，搅拌指示灯亮第二次测试开始， 同时打印、显示屏显示击穿电压，显示次数值闪烁，声控提醒；调压器回零后，下降指示灯灭、显示停止闪烁、声控消失，接着第二次测试；所有测试次数运行完毕后，显示屏显示总次数的平均值，用英文字母表示(A、B、C、D、E、F、G、H、ｙ)如仅测试一次显示为A24.3KV，如测试六次显示为F24.3KV；然后打印电压平均值，油样测试完毕，此时可重复显示、打印，按复位键后，所有数据消失。
   在OPCU状态下取出油样，便可更换新油样再次试验，测试完毕在复位状态下OFF位置关上电源。

安全注意事项
1.因本仪器是绝缘油介电强度专用测试设备，不可另作它用,非专业维修人员使用者不得随意开箱。
   2.使用时安全接地与机箱外壳，应良好接地。
   3.在升压过程中，不得随便接触本仪器，以免发生高压危险。
   4.本仪器的专用油杯，不得随意作高温烘干处理。

维护与保养
 1.测试完后用油清洗油杯，用柔软的麂皮或绸布擦净电极表面保持光洁，注满清洁干燥的油保护油杯。
2.使用或存放本仪器应在干燥、通风安全的地方。
    3.本产品实行三包，在正常使用和保管情况下，本仪器保修三年。
    4.在保修期内凡属质量导致故障而不能正常运转，本厂负责免费修理。
    5.保修期内由于操作或保养不当，导致仪器损坏，本厂可优惠供应零部件与维修。
6.用户在使用中如有仪器工作异常或需要技术咨询等方面的问题，请及时与本厂联系。
