一、 概述

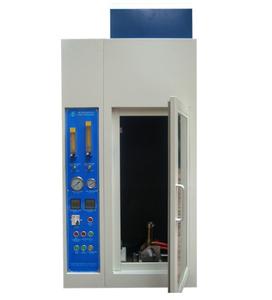

DLRS-A电线电缆垂直燃烧试验仪是根据国家标准及国标IEC标准研制生产的电线电缆检测设备。是对该类产品进行安全性能检测的关键设备之一。

本设备符合《GB/T18380.1-2001电缆在火焰条件下的燃烧试验 第一部分：单根绝缘电线或电缆的垂直燃烧试验方法》和《GB/T5013.1～7-2008额定电压450/750V及以下橡皮绝缘电缆》及《GB/T5023.1～7-2008额定电压450/750V及以下聚氯乙烯绝缘电缆》的规定。

（1） 适用于直径0.8mm～75mm、单根、额定电压450/750V及以下橡皮绝缘电梯电缆不延燃（阻燃）检验和燃烧特性的评定。

（2） 适用于直径0.8mm～75mm、单根、额定电压450/750V及以下聚氯乙烯绝缘电缆不延燃（阻燃）检验和燃烧特性的评定。



二、 主要技术指标



1、 供 电 电 源：220V AC

2、 相       数：单相

3、 频       率：50Hz

4、 额定 电功率：0.1KW

5、 额定热能功率：1KW

6、 计时时间精度：±1%

7、 外形尺寸（mm）：（长×宽×高）525×450×1380

8、 使用气体气源：丙烷气+压缩空气

9、 气泵输出压力：0.8MPa

10、丙烷气输入压力：0.25～0.5MPa

11、机内工作压力：0.1～0.2MPa

12、气        泵：1台

13、丙烷气减压阀（丙烷气瓶用）：1只

14、内径10mm聚氨酯软管（或氧气带）2根

三、工作条件



1、适用海拔高度2000m以下

2、使用环境温度0-50℃

3、使用环境相对湿度：85%以下



四、整机构成及工作原理



该仪器由燃烧器、自动偏转调节机构、单片机控制系统、面板操作、燃气和空气控制系统及不锈钢机箱等组成。该仪器的工作原理如下：

在外部气源的配合下，本机提供具有燃气及空气气路开闭、流量大小控制功能的燃烧器，由人工点火。在面板按钮指令下，智能仪表进行程序控制：由电机带动燃烧器自动偏转至规定角度后并自动进入倒计时。计时完毕，按关电磁阀按钮关断电磁阀切断进气气源，电机带动燃烧器自动复位。本次试验结束。



五、使用方法



在仪器安装合格并确认气管连接正确且无漏气的状态下进行通电使用。

1、通电

      将电源插头插入200V/15V交流电压的插座，打开“电源开关”按钮，电源指示灯亮，控制回路得电，表明可以进入下一个工作程序；

2、被试电缆安装位置调试

      按“调试”按钮，燃烧喷灯自动偏转45º并复位，此时将被试电缆置于喷灯的试验位置，用1mm2的铜线固定在试件夹具上下两个水平的支架上，并是被试电缆垂直与金属罩中。被试电缆安装位置调试完毕后，再按调试按钮，检查燃烧喷灯和电缆位置。

3、进行时间参数设定

      根据被试件的直径设置相应的时间。

4、将空气和燃气流量调节阀调至最小或关闭的位置，开启气泵和丙烷气钢瓶阀门，调节低压阀，是输出压力为0.2～0.5MPa（＜0.5MPa），气泵输出压力：0.5MPa。

按“供气/停气”按钮，同时用点火器或打火机点火，同时调节“燃气流量调节阀”和“空气流量调节阀”，是面板上的两块压力表示数为0.1MPa。

调节空气和燃气流量，使火焰达到标准要求。若流量不够时，可将其减压阀压力逐步增大。

5、按“启动”按钮，燃烧喷灯自动偏转45°，试验开始，同时单片机控制开始倒计时； 倒计时终了，按关电磁阀按钮控制电磁阀断电，切断机内进气源，同时燃烧器复位。

6、试验结束后，关闭开关，关断外部气源，摘下电源插头。

7、若在试验过程中突遇紧急情况时，可按动“停止”按钮开关切断电源，防止意外事故发生。


六、注意事项


1、使用前请详细阅读说明书及被测件的有关资料；

2、仪器使用时丙烷气瓶使用压力（瓶内气体压力，既减压阀的高压表上显示的读数）不得低于1MPa；
3、仪器使用时丙烷气瓶的气体输出压力（既减压阀的低压表上显示的读数）不得高于0.5MPa，气泵的输出压力不得高于0.8MPa；

4、使用前请通电预热20分钟，可提高整机的精确度；

5、长时间不用请放在清洁干燥的地方，并保持每月至少持续通电60分钟。

6、如仪器发生故障，请通知生产厂家或由专业技术人员修理；
