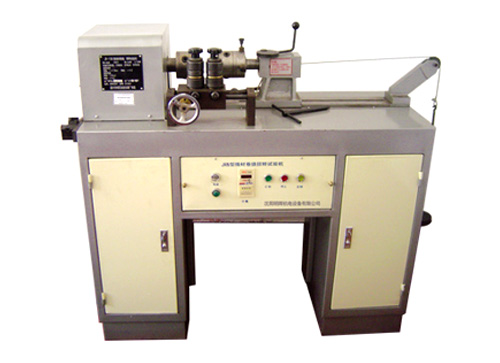

卷绕扭转试验机

时间:2013-10-16 11:07来源: 作者:鄂电电力点击: *** 次

1. 设备用途

本设备可满足GB4909.7-94《裸电线试验方法》中规定的卷绕试验要求，可进行Ф6mm及以下铝线、Ф4mm及以下钢线的卷绕试验，及GB/T3428-2002《架空绞线用镀锌钢线》的卷绕试验、扭转试验、镀锌层附着性试验。

2. 主要技术参数

（1）外形尺寸：长1350mm，宽600mm，高1200mm

（2）输入电压：～380V

（3）输入功率：750VA

（4）卷绕速率：10，30，60转/分

（5）试验芯棒：18种

（6）记数次数：0～9999次（任意设定）

3. 卷绕范围

（1）铝线：Ф6mm以下，Ф3mm以下铝线建议用手工卷绕；

（2）钢线：Ф4mm及以下；

4. 使用方法卷绕试验：

（1）试件采集
根据标准要求，试样表面不得有任何机械损伤，长度不得小于1米/根，一端弯曲成15mm左右直角；

（2）预设计数器次数（一般为8次），也可根据客户具体要求自行设定；

（3）将转速调整到10转/分档（调节方法见第五条注意事项）

（4）将电源插头插入插座内，接通电源；

（5）将试件弯曲的一端插入左侧三爪卡盘上的夹线装置中，拧紧红色螺母，夹紧试件；

（6）选择合适的试验试棒，调节右侧三爪卡盘位置（此时右卡盘右上侧位置调整旋盘应旋至最前端），将芯棒夹紧在左右卡盘间；

（7）将试件绕在试验芯棒上半圈，然后经过导轮另一端悬挂相应的重物（注意安全，切勿砸脚）；

（8）左手挡住试样，右手按下正转按钮，卷绕过程中左手控制排线，设备达到设定次数后自动停机；

（9）卷绕完毕，先从试件上取下重物，以防重物砸脚，再松开三爪卡盘，取出试验芯棒；

（10）做铝线重复卷绕试验时，正转结束后，按下反转按钮，试样会在重物的拉力下成直线状。

*镀锌层附着性试验过程同上（应选取不同试验芯棒）扭转试验：

（1）预设计数器次数（可设定大些，以免计数器达到设定次数自动停机）；

（2）根据相应产品标准将转速调整到60转/分或30转/分档，（调节方法见第五条注意事项）;

（3）将电源插头插入插座内，接通电源；

（4）将试样两端分别夹紧在左右卡盘上，并将右卡盘固定用旋钮按下（此时右卡盘右上侧位置调整旋盘应旋至最后端），将右卡盘后侧钢丝绳经滑轮末端挂上重物；

（5）按下正转按钮，连续360°旋转往复按钮运动，至试件扭断，在重物作用下右卡盘被拉向右侧触动限位开关，电机停止转动，计数器记录其耐扭次数。

5. 注意事项

（1）计数器设定应在断电情况下，否则计数器会记住上一次的设定次数；

（2）计数器设定时应注意倍率，一般情况下倍率应选择为“x1”档；

（3）若运输过程中，负责计数信号输入的干簧继电器损坏致使无计数显示，可把减速器上罩摘下，用备用的干簧继电器换下损坏的即可；

（4）转速档调整：

1. 打开最左侧柜门和操作台上的减速机罩门；

2. 面向操作者方向最外侧的一对皮带轮配A965型皮带，转速60转/分；

3. 中间一对皮带轮配A900型皮带，转速30转/分；

4. 最内侧的一对皮带轮配A1041型皮带，转速10转/分；

（5）首次安装使用时，需将试验机背后地脚螺钉拧紧；

（6）转速档调整时一定要切断电源，以免发生事故；

（7）设备应保持清洁，试验结束后，应用罩套盖住。
