电缆故障定位仪

时间:2013-10-16 14:21来源: 作者:鄂电电力点击: *** 次

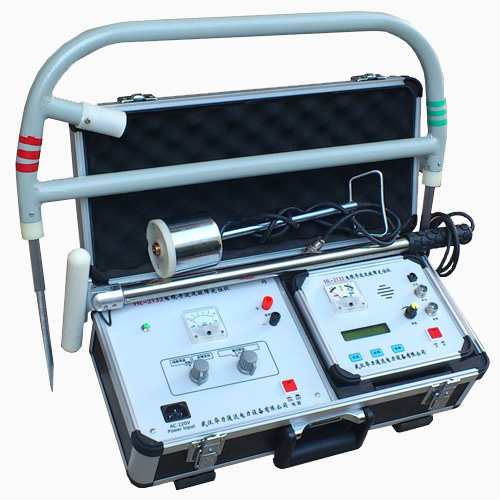

电缆故障定点仪是由发射机(路经仪)、接收机(定点仪)、感应式探头、电位差式探测架等组成。

本仪器是光缆、电缆故障定位测试的专用仪表，适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆等。其主要功能为对地绝缘不良点的定位测试，线缆电路的探测以及线缆埋深等测试。

本仪器采用了石英晶体振荡器，中大规模集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。由于仪器采用了小型镍镉畜电池供电，因此仪器具有体积小，重量轻，耗电小，便于携带等优点，特别适用于野外作业。

产品特点：

1.系统集成度高、体积小、重量轻、携带方便。

2.利用声、光、电以及机械震动实现故障点的准确定位，分毫不差。真正实现故障点零误差定位。

3.定位过程不烧伤其它线对。

4.高集成度、高可靠性。

5.脉冲频率连续可调。

6.严格的安全放电保护措施，保障仪器及操作员安全。

技术参数：

1 电缆故障检测仪应用范围及用途

仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。并可测试电缆的长度和电波在电缆上的传播速度。

2 最远测试距离：32Km (明线可达100千米)

3 探测盲区：　　　1m

4 读数分辨率：　　1m

5 功耗：　　　　　5VA

6 使用条件：环境温度　　　0℃～＋40℃

（极限温度　　－10℃～＋50℃）

相对湿度　　　40℃（20～90）%RH

大气压强　　（86～106）Kpa

7 体积：225×165×125mm

8 重量：2kg
