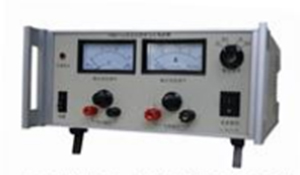

FB871/a型直流精密电源

时间:2013-10-17 10:38来源: 作者:鄂电电力点击: *** 次

FB871/a型直流精密电源是为直流电阻测量电桥配套使用时需要的电源而设计,由于本电源稳定度高,功能齐全,所以它给QJ19、QJ36、QJ44、QJ68、QJ64型电桥作电源是十分理想。本电源能输出30V以下的稳定电压，10A以下的稳定电流

技术数据

1、产品应在下列条件下工作：

a、环境温度的参考条件为：20±5℃；

b、环境温度的标称使用范围为：+10～30℃；

c、环境相对湿度范围为：25%～80%；

d、本电源的预热时间为：30分钟，如对稳定度要求不高，则开机即能工作。允许连续工作8小时。

2、输出电压，输出电流范围：

a、稳压源输出时：固定电压输出2V，额定电流0.05A

可调电压输出大30V，额定输出电流0.05A

b、稳流源输出时：可调电流输出大1A，额定负载电压1V

可调电流输出大10A，额定负载电压0.5V

3、输出稳定度（当输出电流为电桥额定工作电流时）：

固定电压：2V 可调电压：30V≤0.02%

可调电流：1A≤0.05%

可调电流：10A≤0.1%

4、输出纹波 ≤1mV有效值

5、供电源：交流50HZ，220V±10%

6、大消耗功率：130VA

7、长×宽×高：320×280×140mm

8、重量：约12Kg

使用说明

单桥使用时，建议使用量程及电压双桥使用时，建议使用量程及电流

被测电阻阻值本电源量程转换开关位置建议使用电压

100Ω 2V 2V

103Ω 30V ＜4

104Ω 30V ＜6V

105Ω 30V ＜8V

106Ω 30V ＜20V

107-108Ω 30V ＜20V

被测电阻阻值电桥所接副标准电阻值电源量程转换开关位置建议使用电流

100Ω-10Ω 10Ω 1A 0.02-0.07A

10Ω-1Ω 1Ω 1A 0.07A-0.2A

1Ω-0.1Ω 0.1Ω 10A 0.2A-0.7A

0.1Ω-0.01Ω 0.01Ω 10A 0.7A-2A

0.01Ω-0.001Ω 0.001Ω 10A 2A-7A
