简单介绍

DQ型电桥夹具是为了测试裸圆铜、铝线电阻率而设计的专用设备。适用于GB3048-94《电线电缆电气性能试验方法》中所规定的各种圆铜、铝线的电阻测试



DQ系列电桥夹具的详细介绍

为了满足新修订的GB/T3048标准对导体电阻测试要求，满足试样每一端的电位夹头和电流夹头的距离不小于试样断面周长的1.5倍的标准，结合产品的升级换代，我公司对我公司的DQ-I；DQ—II；DQ—240；DQ—630；DQ—1200；等电桥夹具产品进行了升级，根据用途分为裸导体系列和绞线导体系列，以满足不同的生产厂商选用。


一、用于裸导体系列的电桥夹具：

DQ—I型用于0.2～150㎜2的裸导线

DQ—L150型用于母线排、铜泊等扁型导体，其规格按宽度分为0～50㎜，0～100㎜，0～150㎜，0～200㎜其被测厚度均为30㎜，用户可按自己要求进行选择。


二、用于导体圆型绞线导体系列的电桥夹具，其试样长度300×1000㎜可调

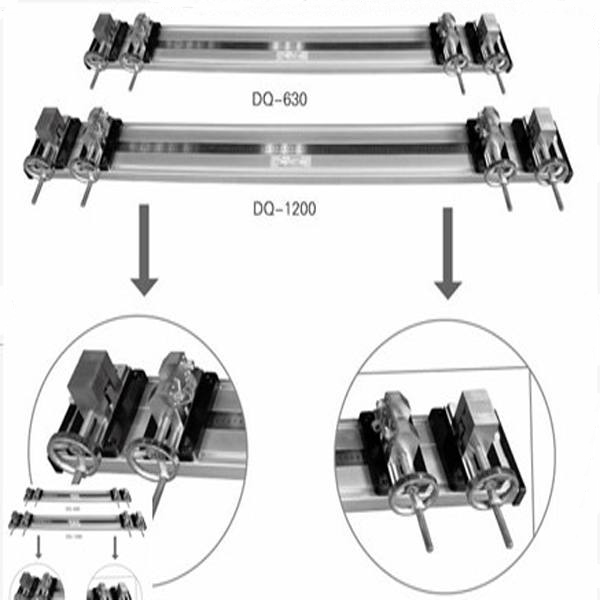

DQ—240型 用于Ф1～18㎜即2402mm以下的圆型和圆型绞线导体

DQ—630型 用于Ф1～30㎜即630mm2以下的圆型和圆型绞线导体

DQ—1200型 用于Ф1.5～42㎜即12002mm以下的圆型和圆型绞线导体

大于2500mm2的试样测试建议采用加大试样长度或分割试样用称重法的方法解决。
