1.性能特点及用途介绍

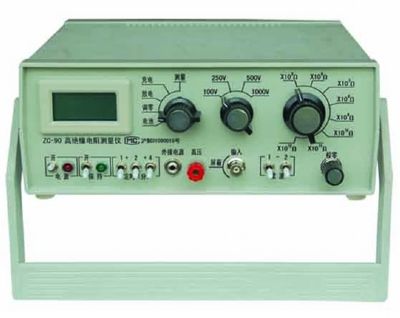

ZC-90系列高绝缘电阻测量仪（原名ZC-90系列绝缘电阻测试仪），是我公司生产的便携式数字显示高阻测量仪表，该仪表全面符合国家标准BG/T3048.5电线电缆电性能试验方法 绝缘电阻试验 中对检测仪表的各项要求，是测试电线电缆以及其他电工制品绝缘电阻的理想设备。多年来已有数千台仪表用于国内外电线电缆厂、防静电产品生产厂、标准计量部门、电力部门以及军工、科研单位，并被国家电线电缆检测中心及国家防静电检测中心选用，作为产品型式试验专用设备。



与同类产品相比有以下几个特点：

（1） 采3 1/2 位数字显示，桥式测量电路，测量准确度高，读数方便、准确。

（2） 采便携式结构，体积小重量轻使用方便。

（3） 由电池供电，仪表可以工作于对地悬浮状态, 彻底解决了电线电缆测试中水箱接地引起的高压短路问题, 既提高了抗干扰能力又免去了电源线牵挂，适合生产现场测量成盘电缆，在固定场合也可用外接稳压电源供电。

（4） 内置定时器，自动读数锁定，在测试电线电缆绝缘电阻等规定测量时间的情况下，使用尤其方便。



工欲成必先利其器，本公司在二十余年高阻测量产品的开发中，不断加大科研投入，完善仪表的计量检定工作，经过长时间的艰辛研究，完成了1013Ω及1014Ω超高阻标准器（实体电阻）的开发，其准确度、稳定性、及电压系数等主要技术性能超过了国外同类产品。该超高阻标准器的出现将彻底改变长期以来高阻计生产与计量检定脱节的现状，即高阻计生产企业在某些量程无法检测的情况下自行标注仪表的测量上限，计量检测机构既无法证实，也不予否认，从而造成许可证授权测量范围与说明书标注范围不相符的现象。本公司是目前国内唯一拥有1013Ω及1014Ω以上量程检定能力的生产企业，利用三端模拟电阻扩展原理，高阻的检定可拓展至1016Ω甚至1017Ω！本公司出品的高绝缘电阻测量仪的每个量程都经过实实在在的出厂检定，为产品质量提供了坚实的保障。



随着生产技术的进步，本公司将逐步推出ZC-90（新版）、ZC-90D、ZC-90E、ZC-90F、ZC-90G等系列中的新品，取代原ZC-90、90A、90B、90C等老产品，仪表的适用范围更广，而性能有较大的提高，改进的内容有：显示器、准确度、测量范围、功耗等。



ZC-90G高绝缘电阻测量仪是ZC-90家族中的最新产品，是一款高性能的数字式超高阻与微电流综合测量仪，采用了世界最先进的微电流测量器件,其特点为：

（1）电阻测量范围高达0—2×1017Ω（直接测量，如采用电压-电流法推算，则可测量超过1018Ω电阻），是目前超高阻测量能力最强的数字式仪表，ZC-90G是取代ZC36、ZC46等指针式高阻计进行绝缘材料体积电阻率与表面电阻率测量的最佳仪表。最高分辨力为100Ω。

（2）全系列七种（10，25，50，100，250，500，1000V）输出电压，适用于电线电缆、绝缘材料、电子元器件、防静电工程等一切领域作超高阻、微电导测量。

（3）微电流测量功能，电流测量范围：0.1fA （10-16A）—199.9μA, 是微电流测量灵敏度最高、分辨力最强的数字式仪表，适用于半导体器件测试、电子元器件生产、光电测量、生物电流测量、原子能研究、科学实验等一切微电流测量领域。

（4）内置高性能可充电电池，免除了更换电池的麻烦，节省了更换电池的开支。

（5）人性化的操作界面。大屏幕、高亮度的液晶显示屏，除了测量结果显示外，还有测量功能显示、输出电压显示、测量单位显示、倍率方次显示、电池低电压告警显示、误操作告警显示等，所有信息，一目了然。



系列产品用途简介：

ZC-90 通用高阻测量，电线电缆测量，电工器材测量，家用电器测量。（老型号）

ZC-90A 超高阻测量，交联聚乙烯电缆测量，绝缘材料电阻率测量。（老型号）

ZC-90B 防静电工程电阻测量专用仪表。（老型号）

ZC-90C 矿用防静电电阻测量专用仪表。（老型号）

ZC-90（新）ZC-90的改进型，大屏带背光液晶显示，量程提高10倍，准确度更高，电源消耗更小。

ZC-90D 综合ZC-90B、90C的改进型，量程提高10倍，全功能的防静电工程电阻测量专用仪表。

ZC-90E ZC-90A的改进型，大屏带背光液晶显示，量程提高10倍，准确度更高，电源消耗更小。

ZC-90F 超高测量范围，量程达到0-2×1017Ω，取代ZC36的最佳仪表。

ZC-90G 高性能全功能超高阻、微电流综合测量仪表，除了覆盖ZC-90，90A，90B，90C、90D、90E、90F的全部功能与用途外，其他特点与用途见上述专题介绍。

型　　号	额定电压（V）	量　程（Ω）
ZC-90	100；250；500；1000	105～2×1013
ZC-90A	100；250；500；1000	105～2×1015
ZC-90B	10；100；500 防静电工程专用测试仪	0～2×1012
