 产品用途:
本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、齿轮、成型铣刀、电缆、橡胶、丝攻等各种刀具、工具和零件。该仪器广泛用于机械制造业、仪器、仪表和钟表行业等有关厂矿的计量室和车间。
产品参数:
1、投影屏
⑴投影屏尺寸（mm）：φ350
⑵投影屏旋转范围：0°～360°
⑶旋转角度显示当量：1′
⑷旋转角度准确度：4′
2、工作台
工作台尺寸（mm） 400×150
Ｘ坐标行程（mm）0～200 显示当量0.001mm
Ｙ坐标行程（mm）0～80（调焦）
Ｚ坐标行程（mm）0～150 显示当量0.001mm
Ｘ、Ｙ坐标示值准确度：（3+L/75）μm，其中L为被测长度，单位mm。
3、物镜
放大率10×(标配) 20×(标配) 50×(选配) 100×(选配)
物方线视场φ35mm φ17.5mm φ7mm φ3.5mm
物方工作距离88.376mm 81.375mm 54mm 44.9mm
放大率误差0.08% 0.08% 0.08% 0.08%
4、照明光源
透射照明：24V、150W卤钨灯
反射照明：24V、150W卤钨灯
5、仪器外形尺寸（长×宽×高）（mm）：687×443×942
6、仪器的重量：约150kg 7、工作台最大承重：15kg
|
企业名片
- 销售热线：027-83313235
- 027-83313236
- 027-83313237
- 售后热线：027-83313239
- 传真电话：027-83313327
- E-mail：whhfdq@163.com

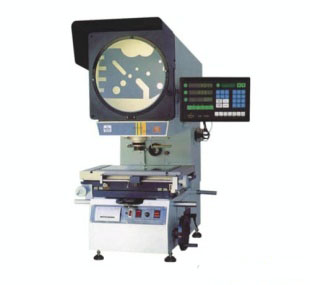

JT300S数字测量投影仪
