110KV变压器试验站全自动控制台

时间:2013-05-03 13:54来源: 作者:admin 点击: *** 次

110KV变压器试验站全自动控制台(图1)随着输变电工程的增多和电力电网的不断增大,全国城网、农网的相继改造,电力变压器的在线数量和容量不断增加。为更好的服务于电力输变电企业,我公司特为中小型变电企业量身打造了自动化程度高、操作简单快捷、测试精准、低故障率高集成化为一体的ED0202C系列全自动变压器综合特性测试系统。
110KV变压器试验站全自动控制台(图1)ED0202C系列全自动变压器综合特性测试系统将传统的电流、电压、功率表计完美的统一集成化、数字化、减少机械故障和读数误差的同时,提高了整体测试系统的准确度和适用性。使出厂试验更轻松、更快捷。
110KV变压器试验站全自动控制台(图1)武汉鄂电电力试验设备有限公司专业从事于变压器试验室的设计、建设安装及相关配套试验设备的生产。
110KV变压器试验站全自动控制台(图1)ED0202C系列全自动变压器综合特性测试系统全自动化、全微机化、高效率化,防误操作安全功能设计。WINDODWS中文界面操作,自动采集测量数据,自动计算结果,自动生成出厂试验报告并打印输出,测量控制系统采用PLC编程控制。
110KV变压器试验站全自动控制台(图1)全套系统提供省级以上权威部门检定报告,包人员教育培训,提供随叫随到式24小时无忧服务。变压器电压等级:10KV、35KV、110KV、220KV、500KV及以上。
110KV变压器试验站全自动控制台(图1)ED0202B系列全自动变压器综合特性测试台适用于电力变压器各主要电气性能的出厂检测和考核试验,操作简单,使用安全,出厂试验的主要项目。
110KV变压器试验站全自动控制台(图1) 采用彩色显示器,操作全中文提示,实现了对试验全过程的实时监控。它集试验一次接线显示,数据采集,分析处理,测量控制,存贮,打印,保护于一体,试验全过程全部自动完成,具有高效率、高精度的突出优点:
110KV变压器试验站全自动控制台(图1)带液晶背光显示屏,同时显示三相电压电流等18个参量;以数字仪表取代指针式仪表,全部试验数据均在屏幕上实时(锁定)显示,避免了试验过程中因视差、换算、计算等诸多因素造成的误差。使测试精度更高。特别是彻底解决操作人员同时读看多块表计,同时记录多组数据的困难,保证试验数据的准确可靠。
110KV变压器试验站全自动控制台(图1)数据处理采用自动存储和微机打印方式,数据表格美观、规范,字迹工整,清晰。试验数据全部实时填入相应表格,避免人工转抄记录过程,保证了数据的真实、可靠。用户还根据需要自行设置打印格式。
110KV变压器试验站全自动控制台(图1)本试验台还具备波形岐变校正、试验导线电阻校正、互感器误差校正功能。
110KV变压器试验站全自动控制台(图1)试验台可根据用户需要做成台式、便携式、简易型、标准型、便于不同场合使用。
110KV变压器试验站全自动控制台(图1)多屏菜单操作,操作方便,自动计算各参数;
110KV变压器试验站全自动控制台(图1)可设定电压电流比率,直接显示测量值;
110KV变压器试验站全自动控制台(图1)试验台采用Access数据库保存原始数据,可方便的将被试验设备的全部参数、试验数据、环境温度、试验日期等资料一并存储,形成设备档案,便于日后查询分析。
110KV变压器试验站全自动控制台(图1)可测量低功率因数范围的功率;
110KV变压器试验站全自动控制台(图1)抗干扰性强,有过载报警指示,线路接错保护,具有过压、过流保护等功能。

110KV变压器试验站全自动控制台(图1)产品别称

变压器特性综合测试台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器试验台

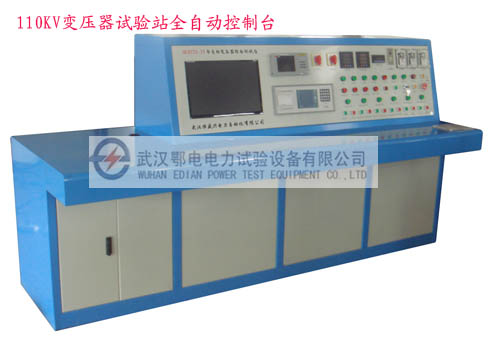

 110KV变压器试验站全自动控制台(图18)


110KV变压器试验站全自动控制台(图1) 系统操作安全
110KV变压器试验站全自动控制台(图1)整套试验系统兼顾了试验人员的安全性及设备运行的可靠性。各种过电压、电流保护齐全;
110KV变压器试验站全自动控制台(图1)现场接线人员可用遥控开关随时切断电源;
110KV变压器试验站全自动控制台(图1) 试验区外围采用了红外感应报警装置;
110KV变压器试验站全自动控制台(图1) 大屏LED中文字幕显示正在测试的项目;
110KV变压器试验站全自动控制台(图1)系统工作效率
110KV变压器试验站全自动控制台(图1)充分利用微机数据处理技术,将测量结果直接录入微机进行计算。
110KV变压器试验站全自动控制台(图1)省去了人工代入公式计算的麻烦。
110KV变压器试验站全自动控制台(图1)外接线统一布置,尽量避免人工接线,换线时只在试验台上用控制按钮进行自动切换完成;
110KV变压器试验站全自动控制台(图1)系统人性化操作
110KV变压器试验站全自动控制台(图1)充分利用了机械与电气互锁的功能,并巧妙与电脑软件程序相结合,有效防止误动作情况的发生。
110KV变压器试验站全自动控制台(图1)如果不按照安全程序操作,系统会拒绝启动,从而有效保护人身及设备的安全;
110KV变压器试验站全自动控制台(图1)系统可靠运行
110KV变压器试验站全自动控制台(图1)设有手动和自动两套试验线路,可充分保证在某一点故障时,不影响正常的操作,让试验工作的正常进行。
110KV变压器试验站全自动控制台(图1)本公司技术人员随时赶赴现场解决问题;
110KV变压器试验站全自动控制台(图1)系统测量精确度
110KV变压器试验站全自动控制台(图1)测量仪器、仪表、测量互感哭精度均高于国家标准要求。仪器送省级以上计量单位校准(附检验证书)。
110KV变压器试验站全自动控制台(图1)同时系统内具备两套独立试验线路,可以作为相对数据校对用。充分保证了测量结果的准确性及权威性.
110KV变压器试验站全自动控制台(图1)系统配置
110KV变压器试验站全自动控制台(图1)可测试1000KV、750KV、500KV、220KV、110KV、35KV及以下电压等级,单、三相电力及其它各种特种变压器。

110KV变压器试验站全自动控制台(图1)系统测试项目
110KV变压器试验站全自动控制台(图1) 变压器空载特性试验;
110KV变压器试验站全自动控制台(图1)变压器负载特性试验;
110KV变压器试验站全自动控制台(图1)变压器工频交流耐压试验;
110KV变压器试验站全自动控制台(图1)变压器倍频交流耐压试验;
110KV变压器试验站全自动控制台(图1)变压器直流电阻试验;
110KV变压器试验站全自动控制台(图1)变压器别比、组别、误差试验;
110KV变压器试验站全自动控制台(图1)变压器温升试验;
110KV变压器试验站全自动控制台(图1)变压器局部放电量测试;
110KV变压器试验站全自动控制台(图1)系统外辅助测试项目
110KV变压器试验站全自动控制台(图1)变压器绝缘电阻、吸收比、
110KV变压器试验站全自动控制台(图1)极化指数测试;
110KV变压器试验站全自动控制台(图1)变压器绝缘油分析系统;
110KV变压器试验站全自动控制台(图1)变压器介质损耗测试;
110KV变压器试验站全自动控制台(图1)环境温湿度测试.

110KV变压器试验站全自动控制台(图1) 测试系统的组成
110KV变压器试验站全自动控制台(图1)变压器综合测试系统监测平台;
110KV变压器试验站全自动控制台(图1)变压器综合测试系统主控平台;
110KV变压器试验站全自动控制台(图1)变压器综合测试系统操作平台.
110KV变压器试验站全自动控制台(图1)变压器综合工频耐压监测平台;

110KV变压器试验站全自动控制台(图1)主要技术参数
110KV变压器试验站全自动控制台(图1)容 量 : 630-63000KVA
110KV变压器试验站全自动控制台(图1)有功功率误差: ±0.1%+0.1量程
110KV变压器试验站全自动控制台(图1)功 率 周 数:0.01-1.00
110KV变压器试验站全自动控制台(图1)变比误差: 0.1%
110KV变压器试验站全自动控制台(图1)使用环境温度:-10-40。C
