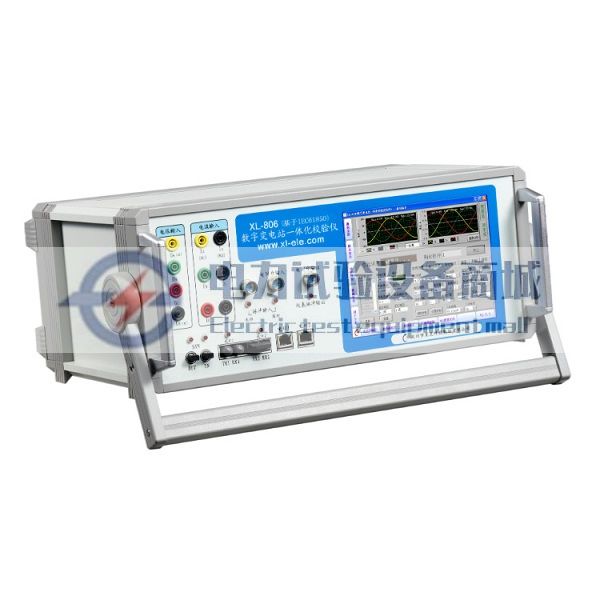

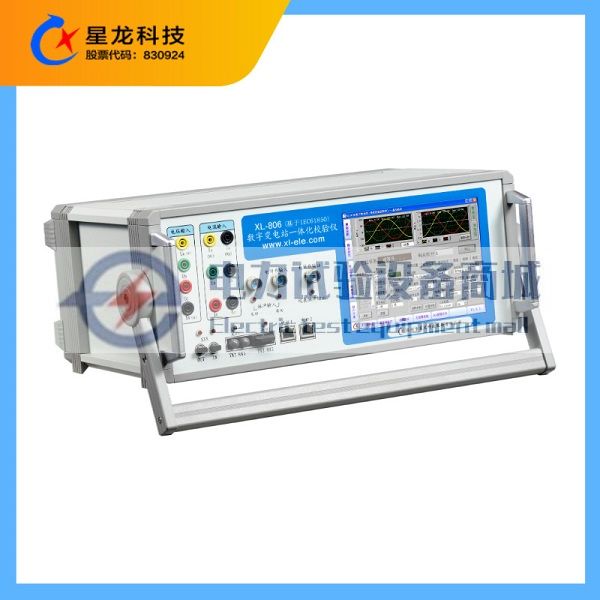

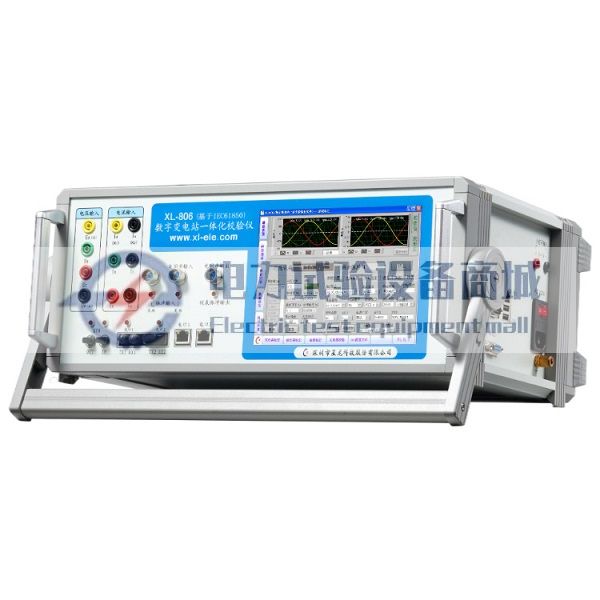

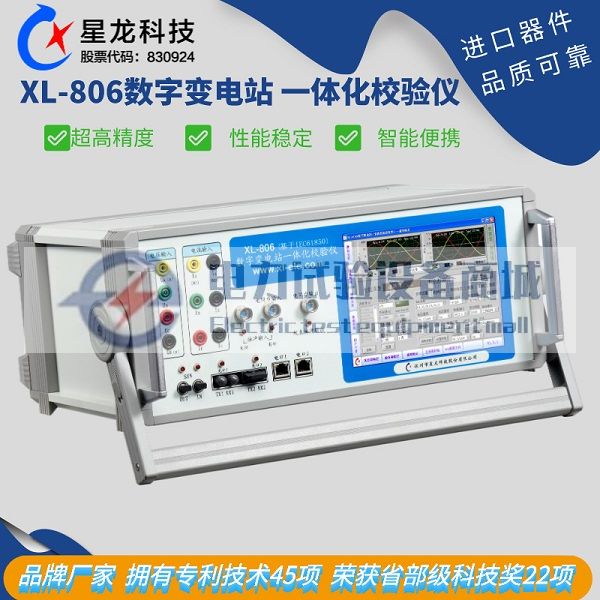

XL806 IEC61850 数字化变电站一体化校验仪广东电科院联合研发

测量部分

执行标准

n 执行标准：IEC61850标准协议；IEC 60044-7/8;

 JJG313-1994; JJG314-1994;

公共参数

输入范围

n 输入电压：0~120V

n 输入电流：0~10A

电压/电流测试

n 电压准确度：0.05%

n 电流准确度：0.05%

频率测量

n 频率测量范围：45Hz ~ 65Hz

n 频率测量分辨率：0.001Hz

n 频率测量准确度：0.001Hz

互感器校验相关参数

同步输入/输出

n 同步输出时间精度：≤1uS

n 同步输入检测精度：≤1uS

精度

n 比差：< 0.05%  （5~120%Un）（Un=100V）

n 角差：< 2分    （1~200%In）（In=5A）

电能表校验相关参数

输入范围

n 输入电压：20~120V

n 输入电流：50mA~10A

相位测量

n 相位测量准确度：0.05度

输入功率测量

n 有功测量准确度：

0.05%RD  PF=1           （50mA~10A）

0.1%RD   PF=0.5L，0.5C  （50mA~10A）

n 无功测量准确度：0.2%RD  PF≥0.5 （50mA~10A）

电能测量精度

n 有功电能准确度：0.05%RD  PF≥0.5 （50mA~10A）

n 无功电能准确度：0.2%RD  PF≥0.5 （50mA~10A）

电能脉冲

n 电能脉冲输出范围：0~100KHz

n 电能脉冲输入范围：0~10Hz（频率数值可带小数点）

互感器小信号校验范围

电子式电压互感器输入范围

n 电压互感器量程：1.625V、2V、3.25V、4V、6.5V (三相三线系统)

1.625/V、2/V、3.25/V、4/V、6.5/V(三相四线系统)

电子式电流互感器输入范围

n 电流互感器量程: 150mV、200mV、225mV、4V

高精度小信号源输出范围

6路小信号

交流电压输出

n 输出档位：75mV、150mV、200mV、225mV、1.625V、

2V、3.25V 、4V、6V

n 输出精度：0.05%

n 输出稳定度：0.01%/1min

整机参数

电源

n 电压：AC220V±10%  50±0.5Hz

n 功耗：<35W

尺寸和重量

n 尺寸：450mm（长）×380mm（宽）×160mm（高）

n 重量：8.5kg

光纤接口

n 光纤类型：多膜光纤，62.5/125um

n 光纤长：1310nm

n 光纤发送功率：>-6dBm

n 光接收灵敏度：-38dBm

n 光通信传递距离：<2km

n 光纤连接器类型：SC

晶体

n 内部晶体温漂：1ppm

工作环境

n 使用温度：0℃ ~ +40℃

n 相对湿度：≤85%

n 海拔高度：<2500m
