光声光谱智能变电站变压器油中溶解气体在线监测装置

时间:2015-12-24 10:26来源: 作者:admin 点击: *** 次

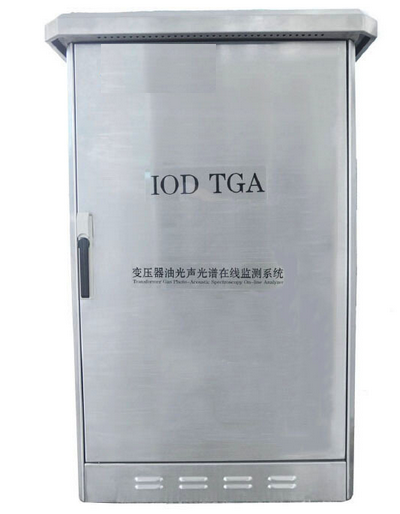

光声光谱智能变电站变压器油中溶解气体在线监测装置

光声光谱智能变电站变压器油中溶解气体在线监测装置(图1)



IOD TGA变压器油光声光谱在线监测系统是我公司推出的IOD绝缘在线监测系统的子系统之一,是德国多家公司与与鄂电电力联合研发,专为中国客户研制的新一代油中溶解气体及微水在线监测系统。仪器采用了最新的光声光谱检测技术,全中文的人机对话菜单界面,成功地实现在线检测变压器油中的7种特征气体及微水。它可以直接安装在变压器现场,连续自动采样,自动检测油中气体及微水。并且主控室终端电脑可以通过有线或无线的方式与其通信,获取油中溶解气体及微水的实时数据信息。

油中气体分析(DGA)是业内公认的预防充油电气设备故障最为有效的方法之一,并广泛应用于各类充油电气设备,如:油浸式电力变压器、电抗器、互感器、有载调压分接开关、断路器、充油套管的日常状态评估。

产品特点:
★快速及时现场监测

可在一个采样周期内一次性完成7种特征气体和微水的检测
★无需耗材

采用纯物理的光声光谱的分析方法,无需标气、载气等耗材
★油中微水测定

在一次测试中,可同时得到油中微水的含量,无需另加硬件,精度±1ppm

★免维护易安装

系统安装简便快捷,减少维护工作及费用
★性能稳定精度高

性能稳定可靠,重复性好,检测范围宽,精度高
★采样周期

采样周期可设定,最小采样周期可设为1小时
★PC上位机软件

专用的上位机软件,功能强大、使用简便
★脱气方式

先进的动态顶空平衡脱气

仪器工作原理:



光声光谱检测原理PAS(Photo Acoustic Spectroscopy),是利用一束强度可调制的单色光源照射到密闭的光声池的被测样品上,样品吸收光能,并立即以释放热能的方式退激。释放的热能使样品和周围介质按光的调制频率产生周期性加热,从而导致介质产生周期性压力波动,这种压力波动可用微音拾音器和压电陶瓷传声器检测,并通过放大得到光声信号。由于每种化合物都有其特有的红外光谱(通常指吸收光谱),若入射单色光波长可变,则可检测到随波长变化的光声信号图谱从而实现对被测物的结构鉴定与定性定量分析。

   IOD TGA变压器油光声光谱在线监测系统采用了先进的光声光谱检测技术,当油样中故障气体通过磁力振荡技术萃取(ASTM 3612-A, DL/T 703-1999, DL/T 722-2000)后,仪器采用光声光谱技术分析其中的气体的种类及含量。类似的技术也被欧洲航天局应用于人体血液中的气体分析领域。



★仪器面板配有红色、黄色、注意值指示灯,三个继电器输出接点

★所有报警设置均可通过PC机软件进行本地或远程设定

★用户可按故障气体含量、总溶解可燃气体(TDCG)及产气速率等指标进行报警设定

★系统可向手机用户自动发送短信报警

图1

光声光谱智能变电站变压器油中溶解气体在线监测装置(图2)




★所有报警设置均有密码保护

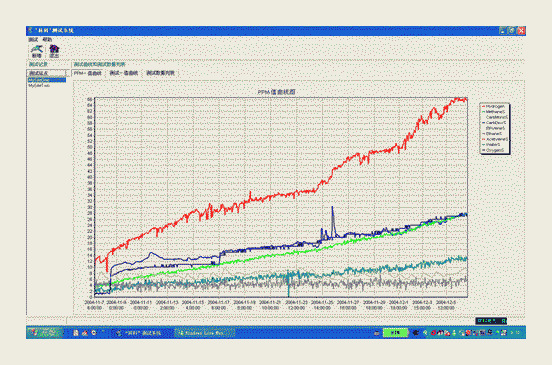

测量油中溶解气体浓度的变化趋势,对于变压器内部运行情况的监测是非常重要的。产品的突出优点就是能精确测定不同时间段的油中溶解气体浓度变化,通过对变化趋势的分析,能准确的判断变压器内部的运行状况。通过如右图的分析图形,可直观、迅速的对被测变压器的故障问题作出判断。

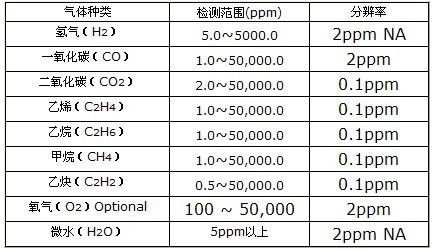

技术参数:



光声光谱智能变电站变压器油中溶解气体在线监测装置(图3)




精  度:测量值<20ppm时,±1ppm;其他,±10%

工作温度:-40℃ ~ +55℃

油  温: -40℃ ~ +110℃;

湿  度:10 ~ 100%RH,无凝露

防护等级:IP56;

净  重:40Kg;

油  压:运行时,0~3bar(0~45psi);

非运行时-1~+6bar(-15~+87psi);

外  壳:1200×700×500mm(高×宽×深)

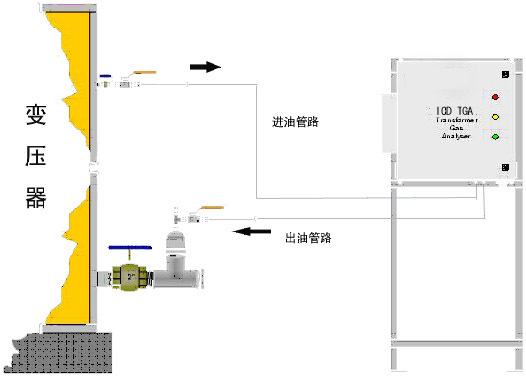

图2系统安装示意图

通讯接口:USB,RS232,RS485,Modem及无线

电  源:90~250VAC,47~63Hz,150W

报警输出:三路继电器常开及常闭接点,5A/250VAC;5A/30VDC

采样周期:1 ~ 24小时

 光声光谱智能变电站变压器油中溶解气体在线监测装置(图4)


其他产品:

★IOD在线监测系统由7个子系统组成:IOD TGA、IOD TDA、IOD HBM、IOD PDA、

IOD Drying System、IOD BTY、IOD TapCheck

★PDGATM型便携式油中溶解气体及微水分析仪
