便携式变压器油中溶解气体及微水/色谱仪/光声光谱分析仪

时间:2015-12-24 10:46来源: 作者:admin 点击: *** 次

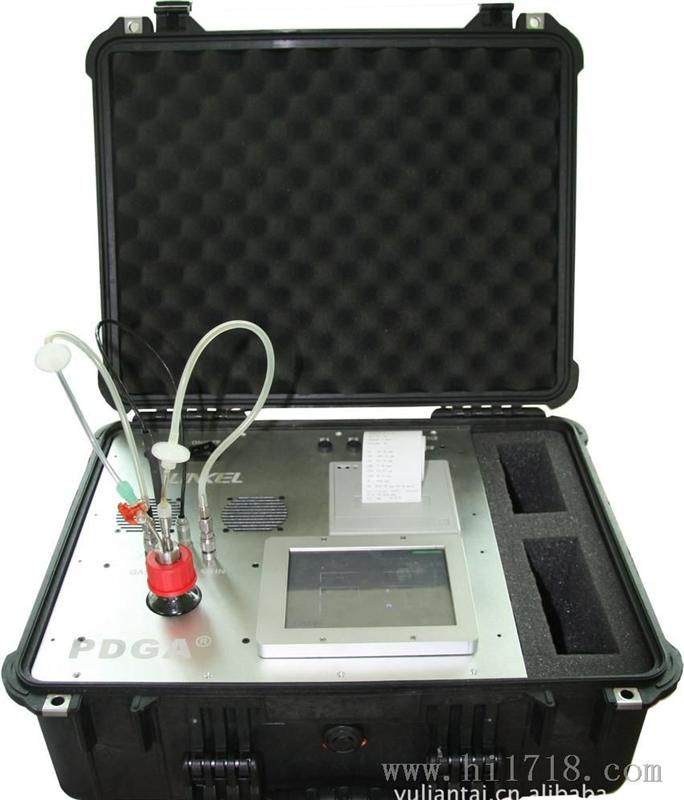

便携式变压器油中溶解气体及微水/色谱仪/光声光谱分析仪(图1)
    仪器采用了最新的光声光谱检测技术,全中文的人机对话菜单界面,可在二十分钟内得到一个油样准确的现场数据,因而也是最佳的电气设备资产评估工具。
    油中气体分析(DGA)是业内公认的预防充油电气设备故障最为有效的方法之一,并广泛应用于各类充油电气设备,如:油浸式电力变压器、电抗器、互感器、有载调压分接开关、断路器、充油套管的日常状态评估。


   产品特点:

   ★快速现场检测
   ★无需耗材
   采用纯物理的光声光谱的分析方法,无需标气、载气等耗材
   ★油中微水测定
   在一次测试中,可同时得到油中微水的含量,精度±1ppm
   ★操作简便
   触摸式键盘单指操作,简单易学,无需培训
   ★便携、重量轻
   便携式手提箱,一体化设计,仅重10kg
   ★性能稳定
   性能稳定可靠,重复性好,检测范围宽,精度高
   ★DGA诊断分析
   采用国际通用的故障判断方法,可自行设定报警值。
   气体比值法、特征气体法、三角形法
   ★PC上位机软件
   专用的上位机软件便于数据下载、导出及分析
   ★油样 气样
   适用于油样和气样的检测分析

便携式变压器油中溶解气体及微水/色谱仪/光声光谱分析仪(图2)
   精度:测量值<20ppm时,±1ppm;其他,±10%
   油样:40ml±2ml
   气样:5ml±0.2ml
   通讯接口:USB
   打印输出: 2英寸热敏打印机
   电源:100~250VAC,47~63Hz
   重量:10 Kg
   外形尺寸:524× 428 × 206 mm

   仪器工作原理:

    光声光谱检测原理PAS(Photo Acoustic Spectroscopy),是利用一束强度可调制的单色光源照射到密闭光声池的被测样品上,样品吸收光能,并立即以释放热能的方式退激。释放的热能使样品和周围介质按光的调制频率产生周期性加热,从而导致介质产生周期性压力波动,这种压力波动可用微音拾音器和压电陶瓷传声器检测,并通过放大得到光声信号。由于每种化合物都有其特有的红外光谱(通常指吸收光谱),若入射单色光波长可变,则可检测到随波长变化的光声信号图谱从而实现对被测物的结构鉴定与定性定量分析。
    PDGA型便携式油中溶解气体及微水分析仪采用了先进的光声光谱检测技术,当油样中故障气体通过磁力振荡技术萃取(ASTM 3612-A, DL/T 703-1999, DL/T 722-2000)后,仪器采用光声光谱技术分析其中的气体的种类及含量。类似的技术也被欧洲航天局应用于人体血液中的气体分析领域。
    图1 中显示由光源产生的宽带入射光经抛物面反射镜聚焦后,采用以恒定速率(30Hz)转动的调制盘对光源进行频率调制。在入射至光声室之前,红外光线需穿过一系列滤光片。
    不同的滤光片仅允许透射与某种分子光谱波长一致的光线,以便激发某种化合物分子。如图2 所示,将透过滤光片的红外光脉冲照射到盛有样品的气室。每种特征气体(例如乙炔C2H2)将按其吸收频率吸收能量,并引起分子振动。
    该气体吸收能立即释放并产生微小的压力波。如图2 所示,光声池两侧的两个电容型驻极体拾音器按照红外光脉冲的调制频率检测到这些微小的压力波,信号的强弱对应着该种故障气体的多少,最终得出油中溶解的不同组分故障气体的含量。
