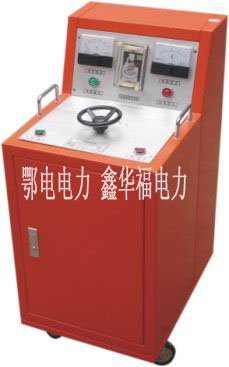

X（T）C系列试验变压器操作箱（台）
本系列操作箱用于0.5～100KVA试验变压器的调压控制。其工作原理是：通过调整自耦调压器输出电压，实现试验变压器额定压器额定电压范围内的工作电压调节。同时，操作箱（台）内装有高压输出电压表，低压输入电流表及过流保护电路和电动升降压电路。可经方便地读取试验电压值，并能可靠地保护备。其原理简单、结构紧凑、工作可靠，是进行记压试验理想设备。
| 型号 |
输入电压 （V） |
适配试变容量KVA | 额定输出 |
高压电压表 KV/V |
外形尺寸 立方米（长×宽×高） |
|
| 电压(v) | 电流(A) | |||||
| XC-0.5 | 220 | 0.5 | 200 | 2.5 | 50/100 | 20×30×20 |
| XC-1.5 | 220 | 1.5 | 200 | 7.5 | 50/100 | 26×36×24 |
| XC-3 | 220 | 3 | 200 | 15 | 50/100 | 26×42×24 |
| XC-6 | 220 | 6 | 200 | 30 | 50/100 | 40×30×28 |
| TC-6 | 220 | 6 | 200 | 30 | 50/100 | 53×40×60 |
| TC-10 | 380 | 10 | 400 | 25 | (50/100)/100 | 53×40×65 |
| TC-15 | 380 | 15 | 400 | 37.5 | (50/100/150)/100 | 53×40×70 |
| TC-20 | 380 | 20 | 400 | 50 | (50/100/150)/100 | 53×43×84 |
| TC-25 | 380 | 25 | 400 | 62.5 | (50/100/150)/100 | 53×45×90 |
| TC-30 | 380 | 30 | 400 | 67.5 | (50/100/150)/100 | 65×55×117 |
| TC-50 | 380 | 50 | 400 | 125 | (50/100/150)/100 | 70×60×115 |
| TC-100 | 380 | 100 | 400 | 250 | (50/100/150)/100 | 75×70×120 |
