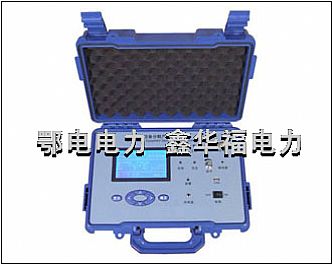

ED0504B型SF6故障定位分析仪

ED0504B型SF6故障定位分析仪(图1)SF6气体虽然具有很好的化学稳定性和优异的电气性能,但是由于设计、材质和工艺等原因使设备内部存在绝缘缺陷和导电杆连接不良,引起SF6气体和固体绝缘材料分解,乃至酿成事故,影响了电力生产的正常运行。
目前对SF6电气设备的试验方法有电气法和化学法。电气法一般都要在停电时才能进行,而且试验电压低、电流小,难以检出设备的早期隐患;规程中的化学法有SF6纯度、湿度和检漏项目,这些方法只能评价安装维护工艺,与内部故障无直接关系。目前有单位使用的化学比色管法检测分解产物,但因其灵敏度低,只能作定性或半定量的检测,其较适合事故后故障部位的查找,难以检测设备早期的故障。
ED0504B型SF6故障定位分析仪(图1)ED0504B型SF6故障定位分析仪是我司经深入调查研究后选用灵敏度高、稳定性好的电化学传感器,同时检测SO2+SOF2、H2S、CO等分解产物的含量,配合先进的检测流程和故障诊断软件,从而快速准确地检测出设备内部故障。
当SF6电气设备存在故障时,故障区域的SF6气体和固体绝缘材料在热和电的作用下裂解,将产生硫化物、氟化物和碳化物。硫化物主要有SO2、H2S、SOF2 、SF4和SO2F2;氟化物主要有HF、CF4和金属氟化物;碳化物主要有CO、CO2和低分子烃。上述的分解物中除SO2、H2S、CO和CF4毒性较小外,其它都是剧毒物,在设备内部的含量极少,又不稳定,其中SOF2、SF4等又会进一步水解产生SO2和HF,因此SF6气体中的SO2浓度是直接分解和水解产生的总和;从大量故障实例中发现H2S是热固型环氧树脂裂解的特征组分。
ED0504B型SF6故障定位分析仪(图1)ED0504B型SF6故障定位分析仪特别选用的对SOF2也有很高灵敏性二氧化硫传感器,其检出的数值实际上是SO2与SOF2的总含量,并可以同时检测SO2+SOF2、H2S、CO等分解产物的含量,根据用户要求,还可增加HF和露点的检测,从而更准确地检出各类SF6电气设备内部故障的性质和部位。仪器严格按照国家计量检定规程(JJG551-2003和JJG695-2003)要求生产,仪器运用防交叉干扰技术,有电化学传感器自激活功能和零位自动修正功能,具有灵敏度高、测量时间短、和操作简单方便的特点。
ED0504B型SF6故障定位分析仪(图1)ED0504B型SF6故障定位分析仪适用于电力系统现场测量部门和各省级SF6测量中心
ED0504B型SF6故障定位分析仪(图1)高灵敏度,确保检修人员尽早地发现设备的潜在故障。
ED0504B型SF6故障定位分析仪(图1)采用特别设计的测量气室,测量速度快,测量平衡时间小于1分钟,耗气量少。
ED0504B型SF6故障定位分析仪(图1)采用过滤技术,避免气体交叉干扰,提高灵敏度。
ED0504B型SF6故障定位分析仪(图1)仪器配有尾气回收袋,有利于环保。
ED0504B型SF6故障定位分析仪(图1)特别随机配有不定小浓度的标准气体,测量前激活传感器,保证仪器快速测量小浓度的气体。
ED0504B型SF6故障定位分析仪(图1)仪器具备零位自动修正、传感器自激活、电池电压偏低报警、流量异常报警。
ED0504B型SF6故障定位分析仪(图1)仪器专家故障诊断系统能够分别对断路器和其他设备进行分析判断并提出处理意见。
ED0504B型SF6故障定位分析仪(图1)浓度过高保护技术,提高传感器的使用寿
ED0504B型SF6故障定位分析仪(图1)测量范围   SO2+SOF2、H2S的有效量程为 0~100ppm
             HF为0~20ppm
             CO为0~1000ppm
ED0504B型SF6故障定位分析仪(图1)测量精度   SO2+SOF2、H2S和HF 测量值≤2ppm 时,误差≤±0.1ppm;
                               测量值>2ppm 时,误差≤±0.2ppm
             CO 测量值≤10ppm时,误差≤±0.5ppm
                测量值>10ppm时,误差≤±1.0ppm
响应时间 60%(90%) 20s(45s)
ED0504B型SF6故障定位分析仪(图1)分辨率 0.1ppm
ED0504B型SF6故障定位分析仪(图1)电源 交直流两用;内置充电器、锂电池,充电一次可连续工作10小时
ED0504B型SF6故障定位分析仪(图1)取样系统 内置稳压阀、过滤器、流量计
ED0504B型SF6故障定位分析仪(图1)取样流量 0.1~0.3L/min
ED0504B型SF6故障定位分析仪(图1)工作温度 -30~50℃(最佳精度)
