GC900-216kVA/108kV变频串联谐振试验装置

被试品对象及试验要求
1、35kV/630mm2电缆1km的交流耐压试验,电容量≤0.2533uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
2、35kV及以下电压等级GIS,开关等变电站设备的交流耐压试验,试验频率30-300Hz,试验电压不超过95kV,试验时间1min。
3、35kV/31500kVA主变的交流耐压试验,电容量≤0.012uF试验频率45-65Hz,试验电压不超过68kV,试验时间1min。
4、10kV/300mm2电缆3km的交流耐压试验,电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
5、10kV/10000kVA主变的交流耐压试验,电容量≤0.01uF试验频率45-65Hz,试验电压不超过68kV,试验时间1min。


 工作环境
1.     环境温度:-100C –50 0C;
2.     相对湿度:≤90%RH;
3.     海拔高度:  ≤1000米;

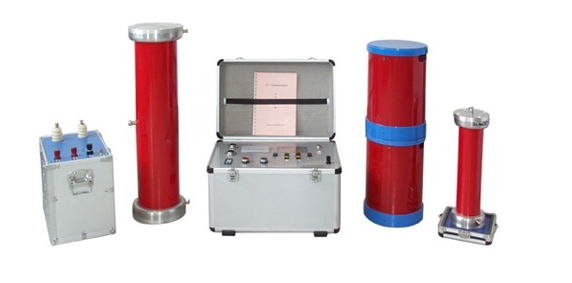

GC900-216kVA/108kV变频串联谐振试验装置(图1)
 设备遵循标准
GB10229-88            《电抗器》
GB1094        《电力变压器》
GB50150-2006     《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996          《电力设备预防性试验规程》
GB1094.1-GB1094.6-96   《外壳防护等级》
GB2900        《电工名词术语》
GB/T16927.1~2-1997   《高电压试验技术》


装置容量确定
设计四节电抗器,则单节电抗器为54kVA/27kV/2A/78H,装置总容量为216kVA。
验证:1、35kV/630mm2电缆1km的交流耐压试验,电容量≤0.2533uF,试验频率30-300Hz,试验电压52kV,试验时间60min。
使用电抗器两节串联(互感系数1.05)两组并联,则L=78×2×1.05/2=81.9H ,则:
试验频率:f=1/2π√LC=1/(2×3.14×√81.9×0.2533×10-6)=35Hz
试验电流:I=2πfCU试 =2π×35×0.2533×10-6×52×103=2.9A
2、10kV/300mm2电缆3km的交流耐压试验,电容量≤1.126uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
使用电抗器四节并联,则L=78/4=19.5H ,则:
试验频率:f=1/2π√LC=1/(2×3.14×√19.5×1.126×10-6)=34Hz
试验电流:I=2πfCU试 =2π×34×1.126×10-6×22×103=5.29A
装置容量定为162kVA/108kV,分四节电抗器,电抗器单节为40.5kVA/27kV/1.5A/78H,使用电抗器串并联能满足上述被试品的试验要求。
试验时设备使用关系列表
设备组合
被试品对象
电抗器
40.5kVA/27kV四节
激励变压器输出端选择 试验电压(kV)
35kV/630mm2电缆1km 使用电抗器两节串联两组并联 3kV ≤52kV
10kV/300mm2电缆3km 使用电抗器四节并联 1.5kV ≤22kV
35kV及以下电压等级GIS,开关等变电站设备 使用电抗器四节串联 6kV ≤95kV
35kV/31500kVA主变 使用电抗器四节串联及补偿电容器 6kV ≤68kV
10kV/10000kVA主变 使用电抗器三节串联及补偿电容器 3kV ≤35kV

 系统配置及其参数

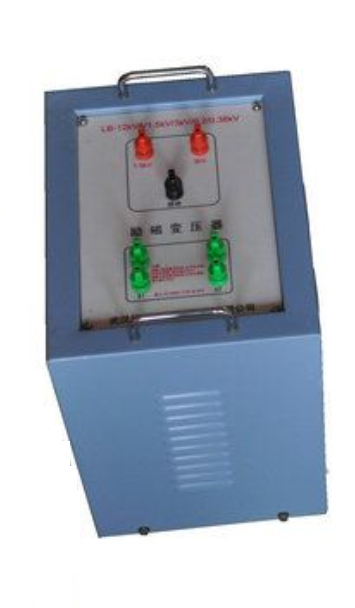

1.       激励变压器GC900-10kVA/1.5/3/6kV/0.4kV                      1
GC900-216kVA/108kV变频串联谐振试验装置(图1)
a)      额定容量:10kVA;
b)      输入电压:0-400V,单相;
c)       输出电压:1.5/3/6kV
d)      结    构:干式;
e)       重    量:约65kg;

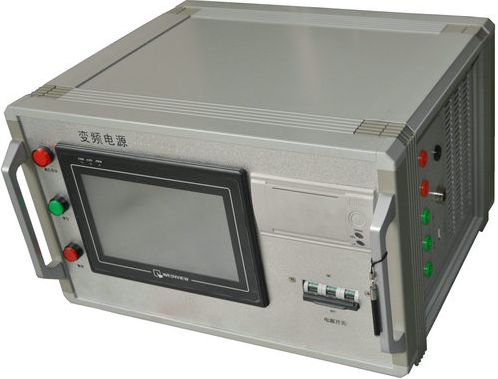

2.       变频电源GC900 -10kW/220/380V                          1
GC900-216kVA/108kV变频串联谐振试验装置(图2)
a)       额定输出容量:10kW
b)      工作电源: 220/380±10%V(单/三相),工频
c)       输出电压:0 –400V,单相,
d)      额定输入电流:25A
e)       额定输出电流:25A
f)        电压分辨率: 0.01kV
g)       电压测量精度:1.5%
h)      频率调节范围:30 – 300Hz
i)         频率调节分辨率:≤0.1Hz
j)         频率稳定度:    0.1%
k)      运 行 时 间:额定容量下连续60min
l)         额定容量下连续运行60min元器件最高温度≤65K;
m)    噪 声 水 平:≤50dB
n)      可实现以下功能
1)变频电源的放置为纵向和横向,特别适合现场操作及观察;
2)内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性;
3)参数显示:触摸或外接鼠标大屏幕液晶界面显示系统
可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容,电感,频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性;
4)参数设置:大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置,可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择;
5)试验模式:触摸屏和外接鼠标操作,有全自动、半自动、手动三种运行状态。具备升压、调谐(含手动、自动)、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等;
6)保护功能及其信息提示:具备高压过压保护、低压过流、过流保护,以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能;
7) 数据存储功能:试验结果保存(手动保存)、打印、上传、回查等
① 试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,当试验发生中断时,可提示中断状态。可将参数保存在存储器中,该存储器为非易失存储器,可保存50次试验记录;
② 数据查询:可将已保存的试验结果数据显示到屏幕上,同时具有USB接口,可将数据输出打印或利用设备所携带打印机打印;(打印机属客户自选,若客户有此需求,须在合同中予以特别写明)
8)自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1.0%;
9)调频范围及频率分辨率均可设定:调频范围可设为30~300Hz、45~100Hz、200-300Hz、按需设置,可加快调谐过程;频率分辨率根据需要,可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz,在调谐效率与调谐精准度之间取得优化平衡;
10)频率调节分为粗调和细调,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;
P)重  量:约18kg;

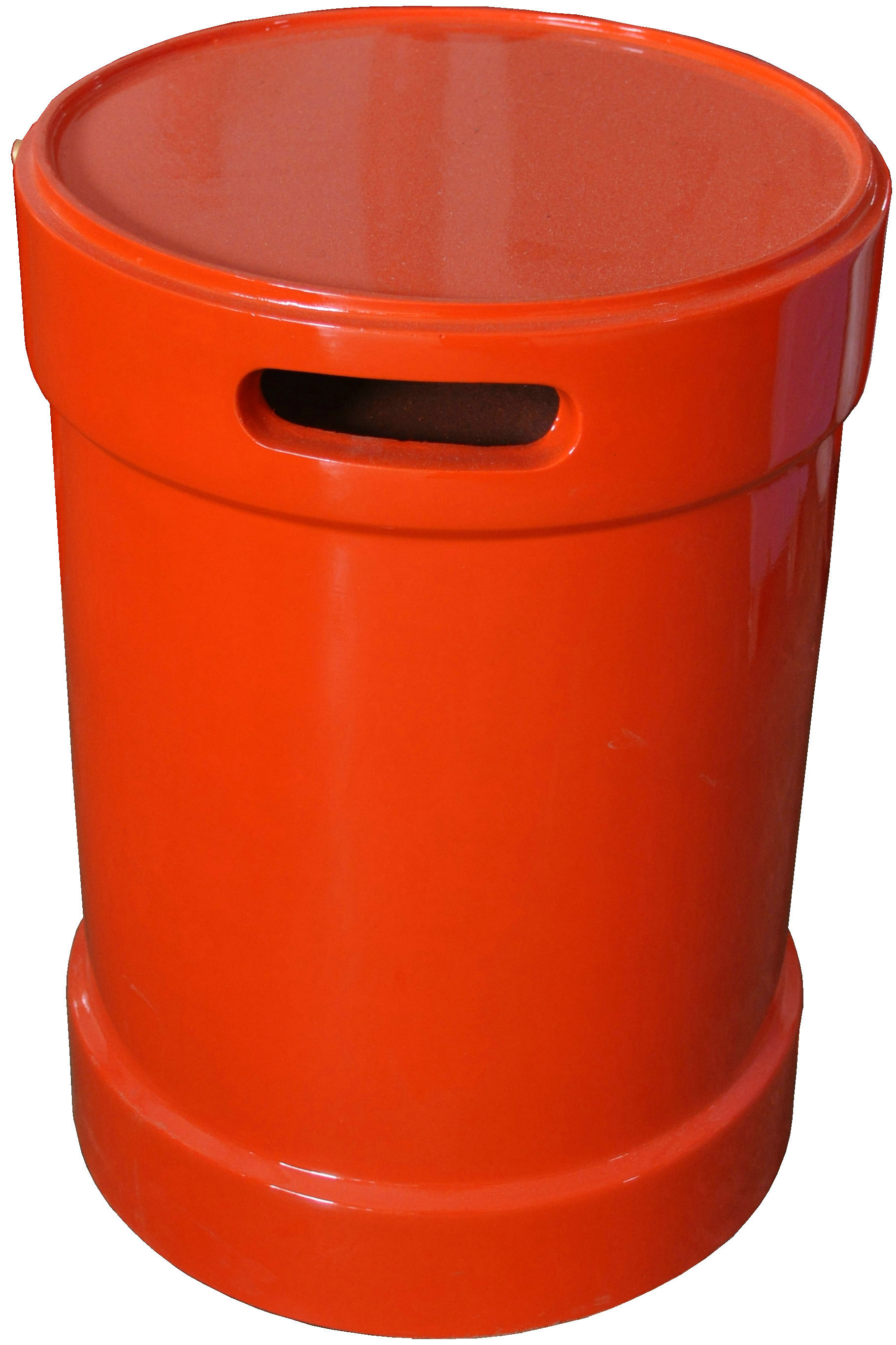

3.       高压电抗器GC900-54kVA/27kV                    4
GC900-216kVA/108kV变频串联谐振试验装置(图3)
a)       额定容量:54kVA;
b)      额定电压:27kV;
c)       额定电流:2A;
d)      电 感 量:78H/单节;
e)       品质因素:Q≥30 (f=45Hz);
f)        结    构:干式;
g)       重    量:约55kg;
4.       电容分压器GC900-100kV/1000pF                      1
GC900-216kVA/108kV变频串联谐振试验装置(图4)
a)       额定电压:100kV;
b)      高压电容量:1000pF
c)       介质损耗:tgσ≤0.5%;
d)      分 压 比:1500:1
e)       测量精度:有效值1.5级;
f)  重    量:约12kg;
5.       补偿电容GC900-70kV/10000pF                      1
GC900-216kVA/108kV变频串联谐振试验装置(图5)
g)       额定电压:70kV/35kV;
h)      高压电容量:10000pF/20000pF;
i)         重量:12kg

供货清单一览表
(一)配置设备一览表
序号 设  备  名  称 型  号  及  规  格 单位 数量 备注
1 激励变压器 GC900-10kVA/1.5/3/6kV/0.4kV 1
2 变频电源 GC900-10kW/220/380V 1
3 高压电抗器 GC900-54kVA/27kV 4
4 电容分压器 GC900-100kV/1000pF 1
5 补偿电容器 GC900-70kV/10000pF(出一个35kV) 1
6 内部连接线   1



(二)相关资料一览表
序号 资  料  名  称 单位 数量 备  注
1 出厂试验报告 1
2 成套装置使用说明书 1
3 产品合格证和用户意见卡 1

 装置主要技术参数及功能
1.       额定容量:216kVA;
2.       输入电源:单相220或三相380V电压,频率为50Hz;
3.       额定电压:27kV; 54kV;108kV;
4.       额定电流:8A;4A;2A;
5.       工作频率:30-300Hz;
6.       装置输出波形:正弦波
7.       波形畸变率:输出电压波形畸变率≤1%;
8.       工作时间:额定负载下允许连续60min;过压1.1倍1分钟;
9.       温    升:额定负载下连续运行60min后温升≤65K;
10.  品质因素:装置自身Q≥30(f=45Hz);
11.  保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);
12.  测量精度:系统有效值1.5级;
