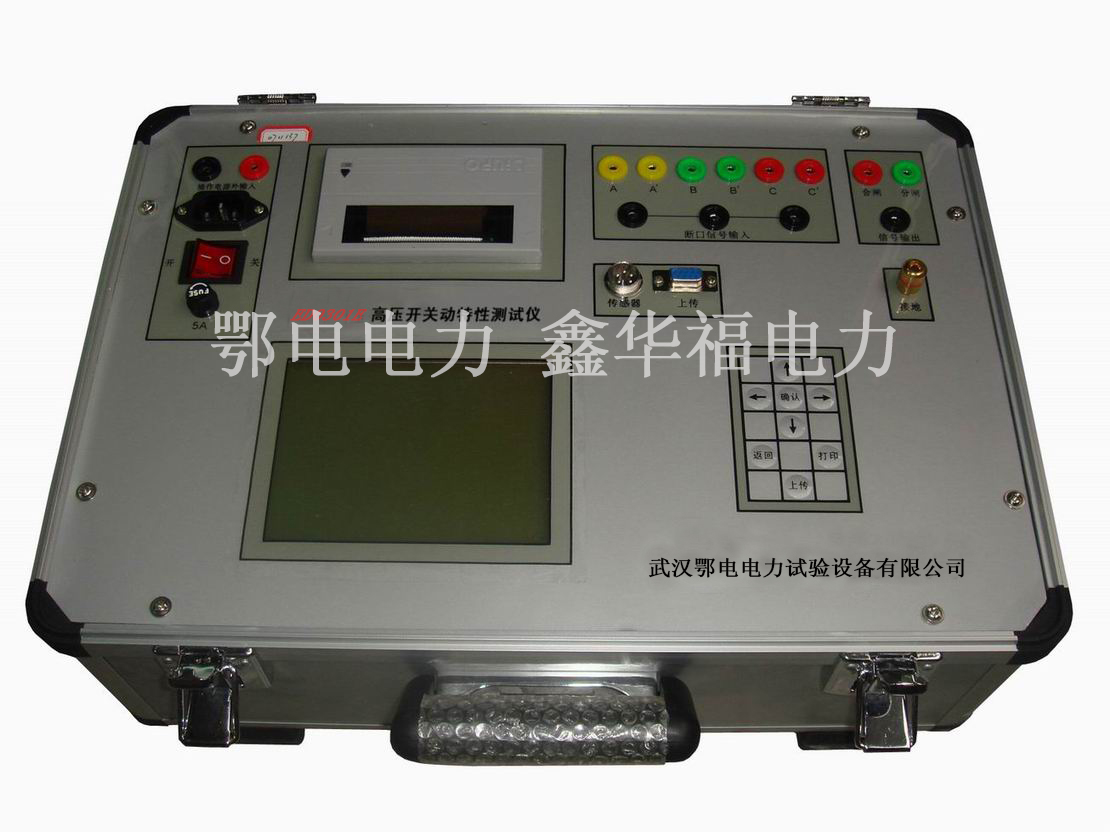

ED0301E型高压开关机械特性测试仪

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。ED0301E型高压开关机械特性测试仪,是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004高压开关综合测试仪为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

(1)以GB/T1984-2003《高压交流断路器》国内最新标准依据,以DL/T846.3-2004《高压开关综合测试仪》中华人民共和国电力行业标准为参考设计研发;

(2)适且500KV电压等级以内各种高压断路器的机械动特性测试;

(3)可实测行程和自定义行程;

(4)能够实现开关的单合、分、合分、合分合操作;

(5)接线方便,操作简单,操作时只需一次合(分)动作便可得到合(分)全部数据,自动保存数据,提供后期查询,也可现场打印所有数据及运动曲线图;

(6)采用汉字提示以人机对话的方式操作;

(7)数据准确,抗干扰性强,体积小,重量轻,美观大方;

(8)机内配有时钟电路,可显示当前年、月、日、时、分、秒,即使断电,也能自动保存设置及测试数据;

(9)机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器设备和高压开关测试仪;

(10)能自动判别操作类型(合闸或分闸操作)并汉字提示;

(11)开关的动作控制分内部控制(本机发出合分闸命令),外部控制(外部控制对线圈通电)和手动合分,手动合分时无线圈带电信号;

(12)能动态为您分析出断路器每一运动点的时间、行程、速度之间的关系;

(13)可为您配置笔记本电脑及仪器上传软件,实现网上查阅和办公室打印。

环境组别:属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器(即可在室外使用)。
型式:便携式                         包装:铝合金
尺寸与重量:
主   机 :           440×300×150(mm)     5 (kg)
附   件 :           440×300× 80(mm)     3 (kg)
工作电源:AC220V ±10%            频率:50Hz ±5%
环境温度:-10°C~40°C              相对湿度:≤85%
绝缘电阻:≤2MΩ
介电强度:电源进线对机壳能承受1.5KV1分钟的耐压测试。
时间测试范围:0~999.9ms           分辩率:0.01ms
速度测试范围:15m/s               分辩率:0.01m/s
行程测试范围:0~750 mm           分辩率:0.01mm
