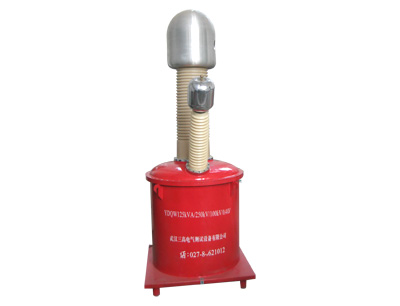

YDQD系列带抽头充气式多用高压试验变压器

YDQD系列带抽头充气式多用高压试验变压器(图1)充气式交流试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展,对试验变压器的电压等级要求也越来越高,而传统的油浸式试验变压器,无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步,新材料,新工艺的应用,把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能,及不燃性,使得它作为新的绝缘介质得到广泛的应用。

YDQD系列带抽头充气式多用高压试验变压器(图1)我公司经过多年的努力,研究成功了充气式交流试验变压器,本系列产品与传统的油浸式轻型试验变压器相比,重量上减轻了20%-60%(视电压及容量等级而定),而且无油污染,单台充气式交流试验变压器的电压等级可达300KV。由于采用了新的生产工艺,产品的技术性能有较大的提高,特别适用于现场工作及频繁移动的工作条件下使用.

YDQD系列带抽头充气式多用高压试验变压器(图1)因SF6气体具有极高的绝缘性能,并且还有灭弧性能,在高电压场强中能有效防止局部放电,外加我厂特殊的工艺结构。

YDQD系列带抽头充气式多用高压试验变压器(图1)我公司生产的无局放试验变压器在额定电压下基本无电晕声,配合隔离变压器,使加在被试品上的高电压基本无局放,方便局放仪能清楚地测出被试品的局放量,在做普通耐压试验时,使试验室更安静,提高试验的可靠性和安全性。

YDQD系列带抽头充气式多用高压试验变压器(图1)产品别称

YDQ交直流SF6气体试验变压器、充气式试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、充气式试验变、充气变、充气试验变、充气式轻型高压试验变

YDQD系列带抽头充气式多用高压试验变压器(图1)为满足用户一台试验变压器既想用高电压小电流,低电压大电流的需要,特设计多个高压出头的试验变压器。

YDQD系列带抽头充气式多用高压试验变压器(图1)例:YDQD-10KVA/25KV/100KV 的试验变压器

YDQD系列带抽头充气式多用高压试验变压器(图1)客户在做35KV的GIS耐压试验室高压输出电压是87KV,要求的高压电流很小,这是客户就可以用100KV的高压端接GIS。同时客户也可以做10KV的高压电机的耐压,这样就可以输出较大的试验电流。

YDQD系列带抽头充气式多用高压试验变压器(图1)这个变压器的高压输出在100KV的时候,高压电流输出在100mA,高压输出在25KV的时候,高压电流输出在400mA,,额定容量保持10KVA不变。这样既节省了成本,又可出门少带设备。

配套产品

YDQD系列带抽头充气式多用高压试验变压器(图1)操作系统
YDQD系列带抽头充气式多用高压试验变压器(图1)YDQD系列带抽头充气式多用高压试验变压器(图1)XC系列高压试验变压器操作箱 容量:2KVA--10KVA;输入电压:0.22KV
YDQD系列带抽头充气式多用高压试验变压器(图1)YDQD系列带抽头充气式多用高压试验变压器(图1)TC系列高压试验变压器操作台 容量:10KVA--50KVA;输入电压:0.22KV/0.38KV
YDQD系列带抽头充气式多用高压试验变压器(图1)YDQD系列带抽头充气式多用高压试验变压器(图1)EDTC系列高压试验变压器电动操作台:容量:50KVA--500KVA;输入电压:0.38KV
YDQD系列带抽头充气式多用高压试验变压器(图1)H9840型保护式直流数字微安表
YDQD系列带抽头充气式多用高压试验变压器(图1)FRC系列阻容式交直流分压器:FRC-50、100、150、200KV
YDQD系列带抽头充气式多用高压试验变压器(图1)FZ系列高压直流放电棒:FZ-70、140、210,280KV
YDQD系列带抽头充气式多用高压试验变压器(图1)2DL系列高压硅堆: 2DL-150、300、450,600KV
YDQD系列带抽头充气式多用高压试验变压器(图1)绝缘支架: 50、100、200、300KV
YDQD系列带抽头充气式多用高压试验变压器(图1)高压滤波电容: 0.01μF~0.1μF,40KV~140KV、40KV~210KV
YDQD系列带抽头充气式多用高压试验变压器(图1)均压球
YDQD系列带抽头充气式多用高压试验变压器(图1)Q系列保护球隙: Q-50、100、150、200、250、500
YDQD系列带抽头充气式多用高压试验变压器(图1)标准式试油杯:400ml
YDQD系列带抽头充气式多用高压试验变压器(图1)折叠式小推车:150、300型
YDQD系列带抽头充气式多用高压试验变压器(图1)水电阻:50KV、100KV、150KV
YDQD系列带抽头充气式多用高压试验变压器(图1)YDQ-II系列高压验电器:10KV、35KV
YDQD系列带抽头充气式多用高压试验变压器(图1)FRD系列高压核相器(定相器):10KV、35KV、110KV、220KV
YDQD系列带抽头充气式多用高压试验变压器(图1)各种万用表、兆欧表及测试线
规格 容量KVA 低压侧 高压侧 测量变化 6分钟升温℃ 阻抗电压% 空载电流%
电压V 电流A 电压KV 电流MA
1.5/50 1.5 200 7.5 50 30 500 50 10 <4
3/50 3 200 15 50 60 500 50 10 <4
6/50 6 200 30 50 120 500 50 10 <4
10/50 10 200 50 50 200 500 50 10 <4
15/50 15 400 37.5 50 300 500 50 8 <4
20/50 20 400 50 50 400 500 50 8 <4
30/50 30 400 75 50 600 500 50 8 <4
50/50 50 400 125 50 1000 500 50 8 <4
10/100 10 200 50 100 100 1000 50 10 <4
15/100 15 400 37.5 100 150 1000 50 8 <4
20/100 20 400 50 100 200 1000 50 8 <4
30/100 30 400 75 100 300 1000 50 8 <4
50/100 50 400 125 100 500 1000 50 8 <4
10/150 10 200 50 100 66.7 1500 50 10 <4
15/150 15 400 37.5 150 100 1500 50 8 <4
20/150 30 400 50 150 133.3 1500 50 8 <4
30/150 30 400 75 150 200 1500 50 8 <4
50/150 50 400 125 150 333.3 1500 50 8 <4
