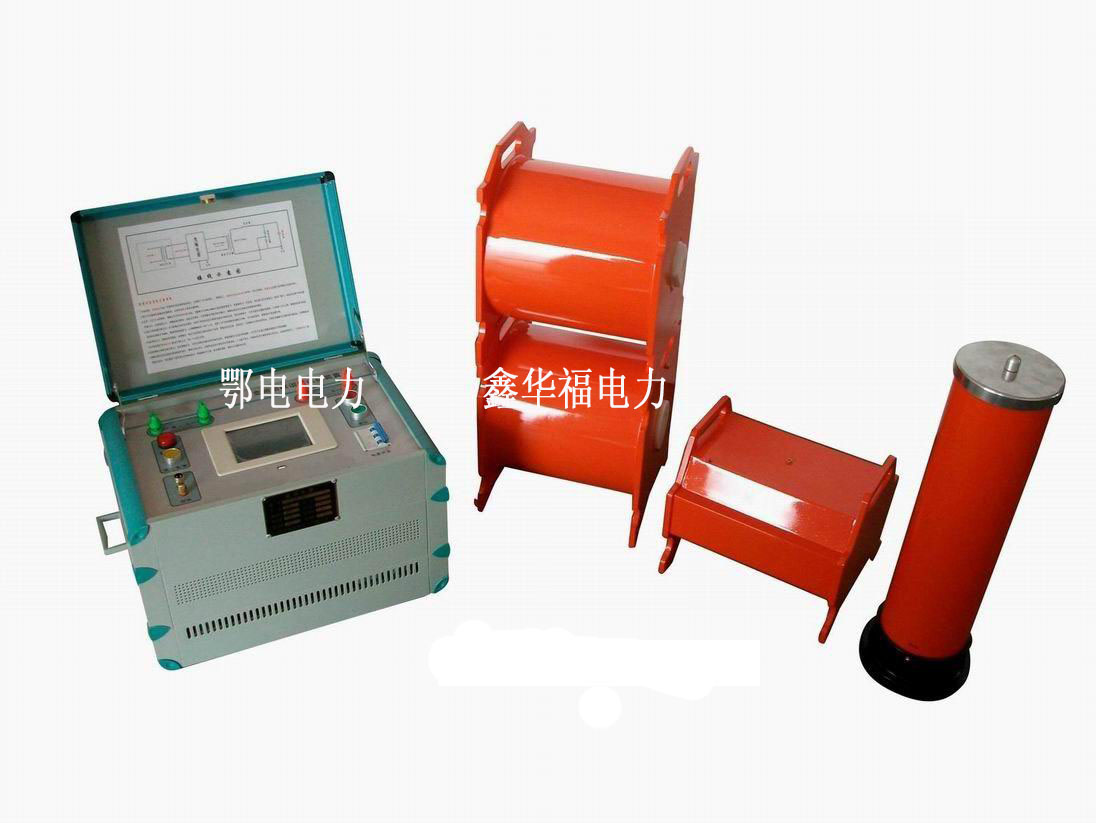

TPXB-C系列CVT检验用工频串联谐振装置

TPXB-C系列CVT检验用工频串联谐振装置(图1)随着CVT(电容式电压互感器)技术的不断成熟, CVT得到不断的推广。采用传统的方式对CVT进行校验,由于CVT的主电容量比较大,一般为0.005~0.02F,因此,对试验电源的容量要求就很高,通常为几十上百千伏安甚至几百千伏安,现场往往难得找到这么大容量的电源。而且,这么大容量的电源重量有好几百公斤甚至好几吨,不易于搬动,不易于现场试验。因此,我们采用了串联谐振的原理,采用了无极手动调感的技术,研发出了新一代的TPXB-C系列CVT检验用工频串联谐振装置,使得所需电源、试验设备体积和重量几十倍的下降,方便的满足了35kV、66kV、110kV、220kV、330kV、500kV电压等级得各类型CVT校验的升压要求。

TPXB-C系列CVT检验用工频串联谐振装置(图1)该系列装置采用多节电抗器串联的方式,体积小、重量轻,接线操作简单,是电力计量、高压测试专业人员理想的新型换代产品。

TPXB-C系列CVT检验用工频串联谐振装置(图1)根据用户要求,电抗器分为固定电抗器和可调电抗器两种方式。

TPXB-C系列CVT检验用工频串联谐振装置(图1)产品别称

谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备
TPXB-C系列CVT检验用工频串联谐振装置(图1)随着CVT(电容式电压互感器)技术的不断成熟, CVT得到不断的推广。采用传统的方式对CVT进行校验,由于CVT的主电容量比较大,一般为0.005~0.02F,因此,对试验电源的容量要求就很高,通常为几十上百千伏安甚至几百千伏安,现场往往难得找到这么大容量的电源。而且,这么大容量的电源重量有好几百公斤甚至好几吨,不易于搬动,不易于现场试验。因此,我们采用了串联谐振的原理,采用了无极手动调感的技术,研发出了新一代的TPXB-C系列CVT检验用工频串联谐振装置,使得所需电源、试验设备体积和重量几十倍的下降,方便的满足了35kV、66kV、110kV、220kV、330kV、500kV电压等级得各类型CVT校验的升压要求。

TPXB-C系列CVT检验用工频串联谐振装置(图1)该系列装置采用多节电抗器串联的方式,体积小、重量轻,接线操作简单,是电力计量、高压测试专业人员理想的新型换代产品。

TPXB-C系列CVT检验用工频串联谐振装置(图1)根据用户要求,电抗器分为固定电抗器和可调电抗器两种方式。
TPXB-C系列CVT检验用工频串联谐振装置(图1)使用条件 环境温度:10℃~+40℃
                     相对湿度:≤90%
TPXB-C系列CVT检验用工频串联谐振装置(图1)工作频率 50HZ
TPXB-C系列CVT检验用工频串联谐振装置(图1)输入电压 AC220(单相)
TPXB-C系列CVT检验用工频串联谐振装置(图1)输出电压波形失真度 优于0.5%
TPXB-C系列CVT检验用工频串联谐振装置(图1)额定输入容量 5KVA(2台电抗器)
                             5KVA(4台电抗器)
                            10KVA(6-8台电抗器)
TPXB-C系列CVT检验用工频串联谐振装置(图1)额定输入电压 220V(4台电抗器)
TPXB-C系列CVT检验用工频串联谐振装置(图1)额定输入电流 22.7A/45.4A
TPXB-C系列CVT检验用工频串联谐振装置(图1)额定输出电压 76.2KV(2台电抗器)
                              152.4KV(4台电抗器)
                              209.6KV(6台电抗器)
                              303.1KV(8台电抗器)
TPXB-C系列CVT检验用工频串联谐振装置(图1)额定输出电流 0.5A/1A
TPXB-C系列CVT检验用工频串联谐振装置(图1)单台电抗器耐压 40KV/60KV
TPXB-C系列CVT检验用工频串联谐振装置(图1)单台电抗器容量 20KVA/40KVA/60KVA
TPXB-C系列CVT检验用工频串联谐振装置(图1)单台电抗器容量 45㎏/60㎏
