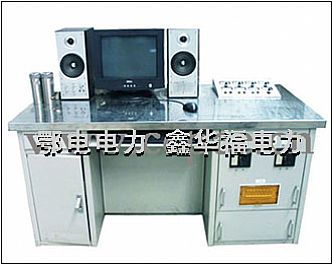

ED0308型高压断路器磨合测试系统



ED0308型高压断路器磨合测试系统(图1)高压断路器在出厂前应进行磨合,以保证每一个断路器都有良好的机械特性。开关设备的磨合是其零部件组装成产品后通过相当的空载分合操作,在相互的力和摩擦的作用下,去除加工留下的毛刺并使形状得到修正实现在其设计条件下零部件
的最佳配合。磨合的观念已是国内外主要开关厂家的共识。
ED0308型高压断路器磨合测试系统(图1)开关设备的磨合装置的核心是对分、合闸线圈的控制,ED0308型高压断路器磨合测试系统通过计算机对五台断路器的通电时序、电源参数进行控制,可以使控制精度得到极大提高,其性能大大优于用时间继电器控制的磨合测试台。
ED0308型高压断路器磨合测试系统(图1)ED0308型高压断路器磨合测试系统采用计算机对断路器的技术参数进行测量,提高了测量的精度并可以跟踪测试过程中断路器参数的变化,同时对其中主要的参数进行存档,以便于准确判断该断路器的机械性能。
ED0308型高压断路器磨合测试系统(图1)ED0308型高压断路器磨合测试系统可以对测试过程中会出现的各种意外情况作出准确判断,如拒分、拒合、辅助触点转换不到位、断路器接线错误等,并在出现意外时采用语音和图像报警,同时切断电源,有效保护分、合闸线圈不会被烧毁,拒分、拒合和手动停止工作的次数也会被存档保留,以便日后查询时使用。

ED0308型高压断路器磨合测试系统(图1)电磁机构电源:直流合闸电源:0—250V、300A,手动可调
ED0308型高压断路器磨合测试系统(图1)直流分闸电源:0—264V、30A,手动可调
ED0308型高压断路器磨合测试系统(图1)弹簧机构电源:交直流储能电源:0-250V,10A,手动可调
ED0308型高压断路器磨合测试系统(图1)交直流合闸电源:0-250V,10A,手动可调
ED0308型高压断路器磨合测试系统(图1)交直流分闸电源:0-264V,10A,手动可调
ED0308型高压断路器磨合测试系统(图1)适用温、湿度范围:温度-10-55℃,相对湿度:<80%RH
ED0308型高压断路器磨合测试系统(图1)储能电源、合闸电源、分闸电源有单独的通断能力,有指示灯显示。电源应有主副两套备用,以防电源出现故障停止工作。
