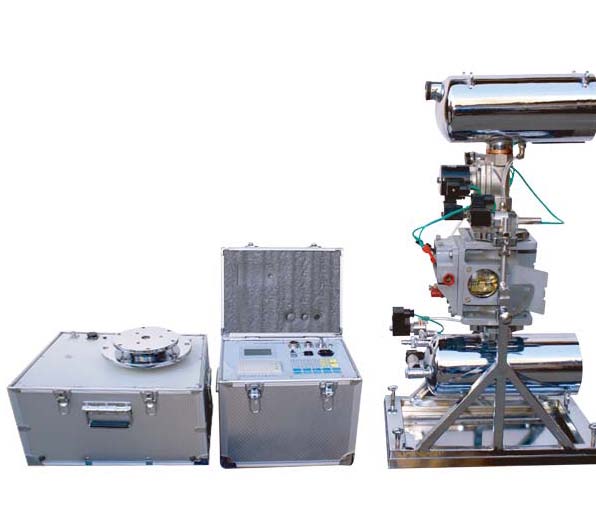

RLC-12QYG型气体继电器压力释放阀检测仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。

该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时爆破脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；

采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；

通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测、密封性能检测。



RLC-12QYG型气体继电器压力释放阀检测仪在确保检测精度前提下，采用了小型化的设计，控制部分外壳采用铝合金箱，更适用于野外现场检测。

RLC-12QYG型气体继电器压力释放阀检测仪使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。

RLC-12QYG型气体继电器压力释放阀检测仪中加入了压力释放阀的密封性能检测系统，使整机一体化程度更高。

     工作环境：+10 — 40℃；相对湿度 < 85%；

     电气采用：AC220V±5%，总功率170w；

     控制系统：AC220V，功率50w；

     执行系统：AC220V，功率120w。

主要技术参数

     气体继电器检测

          流速检测：0.5~1.6m/s，最小显示分辨率0.01m/s，精度0.5级；

           容积检测：0~400ml，最小显示分辨率0.1ml，最大误差≤5%；

           密封检测：0~150KPa；最小显示分辨率0.1KPa,精度0.5级；

          试验介质：#25变压器油；

          执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。

     压力释放阀检测

         开启检测：0~150KPa，最小显示分辨率0.1KPa，精度0.5级；

           关闭检测：0~120KPa，最小显示分辨率0.1KPa，精度0.5级；

          密封检测：0~150KPa，最小显示分辨率0.1KPa，精度0.5级；

          试验介质：空气；

          执行标准：JB/T7060-2004【变压器用压力释放阀试验导则】压力释放阀开启、关闭、密封检测。

     外形尺寸

          控制系统   55×25×30cm，重量15kg；

          气体继电器 70×40×65cm，重量55kg；

          压力释放阀 50×40×40cm，重量25kg。
