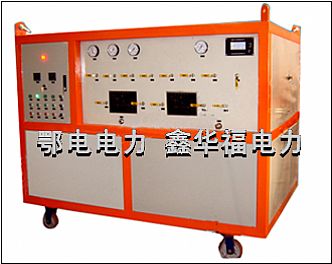

EDHC-38Y-160W型SF6气体回收充气净化

EDHC-38Y-160W型SF6气体回收充气净化(图1)SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门, 对各种电器设备进行抽真空,对电EDHC-38Y-160W型SF6气体回收充气净化(图1)器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。
EDHC-38Y-160W型SF6气体回收充气净化(图1)回收装置适用SF6电器及GIS组合电器等。
EDHC-38Y-160W型SF6气体回收充气净化(图1)该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准,装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成。
EDHC-38Y-160W型SF6气体回收充气净化(图1)具有如下主要功能:
EDHC-38Y-160W型SF6气体回收充气净化(图1)对装置本机以及电器设备抽真空和真空度的测量;
EDHC-38Y-160W型SF6气体回收充气净化(图1)对电器设备中的气体进行回收;
EDHC-38Y-160W型SF6气体回收充气净化(图1)对回收和回充的SF6气体进行干燥、净化处理;
EDHC-38Y-160W型SF6气体回收充气净化(图1)对SF6电器进行充气;
EDHC-38Y-160W型SF6气体回收充气净化(图1)对电器中SF6气体进行压缩贮存。

EDHC-38Y-160W型SF6气体回收充气净化(图1)设计先进,功能齐全,结构合理,操作简洁明了。
EDHC-38Y-160W型SF6气体回收充气净化(图1)压缩系统:采用SF6封闭压缩机,绝无泄漏。
EDHC-38Y-160W型SF6气体回收充气净化(图1)抽真空系统采用双级旋片式真空泵,在系统中设有自动防止返回油装置。
EDHC-38Y-160W型SF6气体回收充气净化(图1)净化系统采用日本CKD公司原理过滤器,过滤器采用电加热及内装高效吸附剂,净化效果更显著(无需频繁更换吸附剂)。
EDHC-38Y-160W型SF6气体回收充气净化(图1)装置电气系统三相电源自动确认、断相自动保护。
EDHC-38Y-160W型SF6气体回收充气净化(图1)装置控制系统采用最新技术的SF6专用阀门
EDHC-38Y-160W型SF6气体回收充气净化(图1)贮存系统按用户要求配置100---500KG贮液罐。
EDHC-38Y-160W型SF6气体回收充气净化(图1)设备采用移动式。
EDHC-38Y-160W型SF6气体回收充气净化(图1)型式:移动式、制冷式
EDHC-38Y-160W型SF6气体回收充气净化(图1)工作原理
    EDHC-38Y-160W型SF6气体回收充气净化(图1)使用压缩机压力—冷冻液化SF6气体。
    EDHC-38Y-160W型SF6气体回收充气净化(图1)干燥器辅助气体回收和回充。
    EDHC-38Y-160W型SF6气体回收充气净化(图1)充气时经缓冲气化充入(可加热)。
EDHC-38Y-160W型SF6气体回收充气净化(图1)工作环境温度:  -10℃(-30可选)- +40℃
EDHC-38Y-160W型SF6气体回收充气净化(图1)主要性能及技术参数 (型号:LH1-38Y-160W型)
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置极限真空度<10Pa
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置抽真空速率250m3/h  (真空泵极限真空度小于0.06Pa)
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置充气初压力<133 Pa(用户要求自定)
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置充气终压力≤0.8M Pa
   EDHC-38Y-160W型SF6气体回收充气净化(图1) 装置充气速率>15m3/h
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置回收初压力≤0.8M Pa
   EDHC-38Y-160W型SF6气体回收充气净化(图1) 装置回收终压力<100Pa
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置回收压缩机速率0-38m3/h
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置年泄漏率<1%
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置贮罐最高设计压力3.9M Pa
    EDHC-38Y-160W型SF6气体回收充气净化(图1)贮罐容积280-500KG
   EDHC-38Y-160W型SF6气体回收充气净化(图1) 外形尺寸约2050mm×1250mm×1650mm
    EDHC-38Y-160W型SF6气体回收充气净化(图1)贮存方式:汽、液态
   EDHC-38Y-160W型SF6气体回收充气净化(图1) 噪声≤75dB声压级
   EDHC-38Y-160W型SF6气体回收充气净化(图1) 干燥过滤器再生方式:真空再生加热活化处理
    EDHC-38Y-160W型SF6气体回收充气净化(图1)电源:交流三相380V±10%、50HZ
    EDHC-38Y-160W型SF6气体回收充气净化(图1)装置总功率<25KW
  EDHC-38Y-160W型SF6气体回收充气净化(图1)  装置重量:1800公斤
    EDHC-38Y-160W型SF6气体回收充气净化(图1)净化:微水60PPm,油份5PPm,微尘≤1微米
