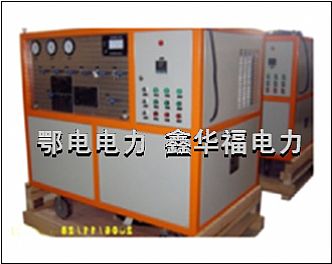

EDHC-15Y-15W型SF6气体回收净化充气装

EDHC-15Y-15W型SF6气体回收净化充气装(图1)SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门, 对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。
回收装置适用SF6电器及GIS组合电器等。

EDHC-15Y-15W型SF6气体回收净化充气装(图1)该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准,装置由回收系统、充气系统、抽真空系统、净化系统、气
体贮存系统组成。

EDHC-15Y-15W型SF6气体回收净化充气装(图1)具有如下主要功能:

EDHC-15Y-15W型SF6气体回收净化充气装(图1)对装置本机以及电器设备抽真空和真空度的测量;

EDHC-15Y-15W型SF6气体回收净化充气装(图1)对电器设备中的气体进行回收;

EDHC-15Y-15W型SF6气体回收净化充气装(图1)对回收和回充的SF6气体进行干燥、净化处理;

EDHC-15Y-15W型SF6气体回收净化充气装(图1)对SF6电器进行充气;

EDHC-15Y-15W型SF6气体回收净化充气装(图1)对电器中SF6气体进行压缩贮存。

EDHC-15Y-15W型SF6气体回收净化充气装(图1)压缩机:CA—0300  品牌: 美国

EDHC-15Y-15W型SF6气体回收净化充气装(图1)真空泵:2XZ-15B –  2X-30

EDHC-15Y-15W型SF6气体回收净化充气装(图1)过滤器:品牌:danfoss –EMERSON(进口)

EDHC-15Y-15W型SF6气体回收净化充气装(图1)阀门:SF6 VP专用台湾

EDHC-15Y-15W型SF6气体回收净化充气装(图1)压力表:品牌:TECSIS  德国(进口)上海热偶真空计

EDHC-15Y-15W型SF6气体回收净化充气装(图1)控制系统 :国产

EDHC-15Y-15W型SF6气体回收净化充气装(图1)制冷系统:法国MANENRCP 主机  1.5KW

EDHC-15Y-15W型SF6气体回收净化充气装(图1)无油真空泵: KAWAKI-JP-120H日本(选择件)
EDHC-15Y-15W型SF6气体回收净化充气装
产品类别:
  SF6气体检测回收设备
产品型号:
  EDHC-15Y-15W型
所属品牌:
  鄂电华福
商品价格:
  面议
关注次数:
  1859
商品状态:
  现在有货
联系人:
EDHC-15Y-15W型SF6气体回收净化充气装(图2)    EDHC-15Y-15W型SF6气体回收净化充气装(图3)
说明书下载:
  EDHC-15Y-15W型SF6气体回收净化充气装(图4)  下载:2.0.2.1(网通)
  EDHC-15Y-15W型SF6气体回收净化充气装(图4)  下载:2.0.2.1(电信)
EDHC-15Y-15W型SF6气体回收净化充气装(图1)设计先进,功能齐全,结构合理,操作简洁明了。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)压缩系统:采用SF6封闭压缩机,绝无泄漏。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)抽真空系统采用双级旋片式真空泵,在系统中设有自动防止返回油装置。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)净化系统采用日本CKD公司原理过滤器,过滤器采用电加热及内装高效吸附剂,净化效果更显著(无需频繁更换吸附剂)。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置电气系统三相电源自动确认、断相自动保护。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置控制系统采用最新技术的SF6专用阀门
EDHC-15Y-15W型SF6气体回收净化充气装(图1)贮存系统按用户要求配置100---500KG贮液罐。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)设备采用移动式。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)工作原理
EDHC-15Y-15W型SF6气体回收净化充气装(图1)使用压缩机压力—冷冻液化SF6气体。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)干燥器辅助气体回收和回充。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)充气时经缓冲气化充入(可加热)。
EDHC-15Y-15W型SF6气体回收净化充气装(图1)工作环境温度:  -10℃(-30可选)- +40℃
EDHC-15Y-15W型SF6气体回收净化充气装(图1)主要性能及技术参数
EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置极限真空度<10Pa
EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置抽真空速率:55--110M3 /h (真空泵极限真空度小于0.06Pa)
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置充气初压力<133 Pa(用户要求自定)
 EDHC-15Y-15W型SF6气体回收净化充气装(图1) 装置充气终压力≤0.8M Pa
 EDHC-15Y-15W型SF6气体回收净化充气装(图1) 装置充气速率>15m3/h
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置回收终压力<100Pa
 EDHC-15Y-15W型SF6气体回收净化充气装(图1) 装置回收压缩机排气量:14.7M3 /h
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置年泄漏率<1%
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置贮罐最高设计压力3.9M Pa
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)贮罐容积:气罐200KG
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)外形尺寸约2050mm×1250mm×1650mm
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)   贮存方式:汽、液态
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)噪声≤75dB声压级
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)干燥过滤器再生方式:真空再生加热活化处理
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)电源:交流三相380V±10%、50HZ
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置总功率<25KW
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置重量:1800公斤
EDHC-15Y-15W型SF6气体回收净化充气装(图1) 净化:微水60PPm,油份5PPm,微尘≤1微米

主要组成部件及功能

EDHC-15Y-15W型SF6气体回收净化充气装(图1)装置的主要功能件有
EDHC-15Y-15W型SF6气体回收净化充气装(图1)压缩机
EDHC-15Y-15W型SF6气体回收净化充气装(图1)真空泵
EDHC-15Y-15W型SF6气体回收净化充气装(图1) 制冷
EDHC-15Y-15W型SF6气体回收净化充气装(图1)干燥过滤再生器
EDHC-15Y-15W型SF6气体回收净化充气装(图1)加热器
EDHC-15Y-15W型SF6气体回收净化充气装(图1)净化器
EDHC-15Y-15W型SF6气体回收净化充气装(图1)过滤器
 EDHC-15Y-15W型SF6气体回收净化充气装(图1)管道
EDHC-15Y-15W型SF6气体回收净化充气装(图1)阀门
EDHC-15Y-15W型SF6气体回收净化充气装(图1)仪表
EDHC-15Y-15W型SF6气体回收净化充气装(图1)电气控制以及结构件
EDHC-15Y-15W型SF6气体回收净化充气装(图1)框架面板
EDHC-15Y-15W型SF6气体回收净化充气装(图1)走轮
EDHC-15Y-15W型SF6气体回收净化充气装(图1)贮罐
