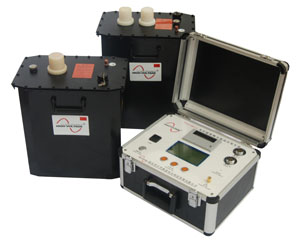

EDCDP-80超低频高压发生器(80KV)







超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置














型号 | 额定电压 | 带载能力 | 重量 | 用途 |
EDCDP-30 | 30kV(峰值) | 0.1Hz,≤1.1μF |
控制器:4kg 升压体:25kg 尺寸:323*174*323 |
10kV电缆、发电机等 |
0.1Hz,≤1.1μF | ||||
0.05Hz,≤2.2μF | ||||
EDCDP -40 | 40kV(峰值) | 0.1Hz,≤1.1μF |
控制器:5kg 升压体:30kg 尺寸:357*208*343 |
13.8kV电缆、发电机等 |
0.1Hz,≤1.1μF | ||||
0.05Hz,≤2.2μF | ||||
EDCDP -50 | 50kV(峰值) | 0.1Hz,≤1.1μF |
控制器:6kg 升压体:45kg 尺寸:357*210*365 |
15.75kV电缆、发电机等 |
0.1Hz,≤1.1μF | ||||
0.05Hz,≤2.2μF | ||||
EDCDP -60 | 60kV(峰值) | 0.1Hz,≤1.1μF |
控制器:6kg 升压体:50kg 尺寸:357*220*370 |
18kV电缆、发电机等 |
0.1Hz,≤1.1μF | ||||
0.05Hz,≤2.2μF | ||||
EDCDP -80 | 80kV(峰值) | 0.1Hz,≤1.1μF |
控制器:8kg 升压体:80kg 尺寸:357*240*390 |
35kV电缆、发电机等 |
0.1Hz,≤1.1μF | ||||
0.05Hz,≤2.2μF | ||||
EDCDP -90 | 90kV(峰值) | 0.1Hz,≤1.1μF |
控制器:9kg 升压体:90kg 尺寸:57*240*390 |
35kV电缆、发电机等 |
0.1Hz,≤1.1μF | ||||
0.05Hz,≤2.2μF |

不同发电机的单相对地电容量
火电 | 水电 | ||||||
发电机容量 (MW) |
200 | 300 | 600 | 800 | 125-150 | 300 | 400 |
单相对地电容(μF) | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
交联聚乙烯绝缘单芯电力电缆的电容量(μF/km)
截面积 mm2 电容 μF/km 电压 kV |
16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 |
10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 |


电缆额定电压 U0/Un | 交接试验电压 | 预防性试验电压 | ||
电压倍数 | 电压值(kV) | 电压倍数 | 电压值(kV) | |
1.8/3 | 3U0 | 5 | 3U0 | 5 |
3.6/6 | 3U0 | 11 | 3U0 | 11 |
6/6 | 3U0 | 18 | 3U0 | 18 |
6/10 | 3U0 | 18 | 3U0 | 18 |
8.7/10 | 3U0 | 26 | 3U0 | 26 |
12/20 | 3U0 | 36 | 3U0 | 36 |
21/35 | 3U0 | 63 | 3U0 | 63 |
26/35 | 3U0 | 78 | 3U0 | 78 |
