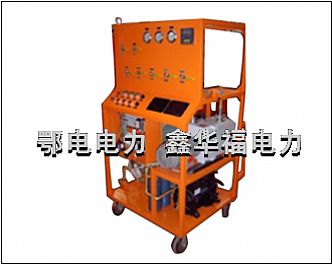

EDHC-15Y-15L型立式SF6气体回收净化充
SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门, 对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。
回收装置适用SF6电器及GIS组合电器等。
该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准，装置由回收系统、充气系统、抽真空系统、净化系统、气体贮系统组成。
具有如下主要功能：
对装置本机以及电器设备抽真空和真空度的测量；
对电器设备中的气体进行回收；
对回收和回充的SF6气体进行干燥、净化处理；
对SF6电器进行充气；
对电器中SF6气体进行压缩贮存。
设计先进，功能齐全，结构合理，操作简洁明了。
压缩系统：采用SF6封闭压缩机，绝无泄漏。
抽真空系统采用双级旋片式真空泵，在系统中设有自动防止返回油装置。
净化系统采用日本CKD公司原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。
装置电气系统三相电源自动确认、断相自动保护。
装置控制系统采用最新技术的SF6专用阀门
贮存系统按用户要求配置100---500KG贮液罐。
设备采用移动式。
型式：移动式、制冷式
工作原理
使用压缩机压力—冷冻液化SF6气体。
干燥器辅助气体回收和回充。
充气时经缓冲气化充入（可加热）。
工作环境温度： -10℃（-30可选）- +40℃
主要性能及技术参数
装置极限真空度＜10Pa
装置抽真空速率：55--110M3 /h (真空泵极限真空度小于0.06Pa)
装置充气初压力＜133 Pa(用户要求自定)
装置充气终压力≤0.8M Pa
装置充气速率＞15m3/h
装置回收初压力≤0.8M Pa
装置回收终压力＜100Pa
装置回收压缩机排气量：14.7M3 /h
装置年泄漏率＜1%
装置贮罐最高设计压力3.9M Pa
贮罐容积：气罐200KG
外形尺寸约2050mm×1250mm×1650mm
贮存方式：汽、液态
噪声≤75dB声压级
干燥过滤器再生方式：真空再生加热活化处理
电源：交流三相380V±10%、50HZ
装置总功率＜25KW
装置重量：1800公斤
净化：微水60PPm，油份5PPm，微尘≤1微米
