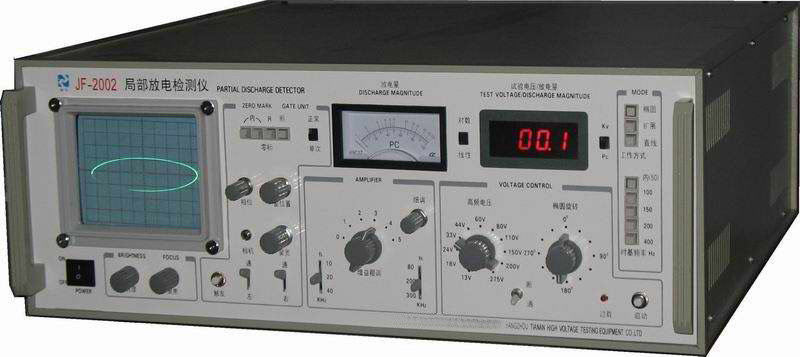

EDJF-2002局部放电检测仪

 EDJF-2002局部放电检测仪(图1)EDTCD-2002型局部放电检测仪是我们继EDTCD-9302型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能,又根据当今国内外局放仪研究领域的先进理论,参照国际电工委员会(IEC)标准,采用了先进电路,引用了先进技术,通过各地用户广泛试用后的不断改进而成的,EDTCD-2002型局部放电检测仪比EDTCD-9302型局部放电检测仪在设计上更完善,使用上更方便,性能上更可靠。
EDJF-2002局部放电检测仪(图1)EDTCD-2002型局部放电检测仪具有灵敏度高,适用试品范围广,采用大面积示波管试验波形显示清晰,有高频椭圆扫描(摄取功率小于1伏安),放大系统动态范围大,频带组合多(九种),有辅助零标系统,放电量表具有线性、对数双功能指针式表头和数字式表头,同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。
EDJF-2002局部放电检测仪(图1)EDTCD-2002型局部放电检测仪具有体积小、重量轻,是携带式仪器。
EDJF-2002局部放电检测仪(图1)它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具,也是现场判断设备正常与否的有效测试仪器。
EDJF-2002局部放电检测仪(图1)该仪器与JZF-9或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

EDJF-2002局部放电检测仪(图1)产品别称

局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统

产品成套性

EDJF-2002局部放电检测仪(图1)XC系列高压试验变压器操作箱
EDJF-2002局部放电检测仪(图1)TC系列高压试验变压器操作台
EDJF-2002局部放电检测仪(图1)ZDTC系列高压试验变压器电动操作台
EDJF-2002局部放电检测仪(图1)GTU系列高电压大容量充气式无局放高压组合电器试验设备
EDJF-2002局部放电检测仪(图1)JY系列绝缘筒式无局放全绝缘试验变压器
EDJF-2002局部放电检测仪(图1)YDQW系列充气无晕超轻型试验变压器
EDJF-2002局部放电检测仪(图1)EDTCD-2008型局部放电检测仪
EDJF-2002局部放电检测仪(图1)EDTCD-2009系列数字式局部放电检测仪
EDJF-2002局部放电检测仪(图1)TPCB-W系列纯净变频综合试验电源
EDJF-2002局部放电检测仪(图1)60KV-1000PF无局部放电耦合电容
EDJF-2002局部放电检测仪(图1)60-300KV-1000PF无局部放电耦合电容器
EDJF-2002局部放电检测仪(图1)JZF—10校正脉冲发生器
EDJF-2002局部放电检测仪(图1)JZF—9校正脉冲发生器
EDJF-2002局部放电检测仪(图1)EDGLB系列倍频发电机电源隔离滤波器
EDJF-2002局部放电检测仪(图1)EDLB系列电源隔离滤波器
EDJF-2002局部放电检测仪(图1)EDKLB系列滤波控制电源
EDJF-2002局部放电检测仪(图1)可测试品的电容量范围6PF~250µF。
EDJF-2002局部放电检测仪(图1)检测灵敏度允许电流(见表一):

表一、检测灵敏度及输入单元允许电流值。

输入单
元序号
调谐电容范围
灵敏度(PC)
(不平衡电路)
允许电流有效值
不平衡电路
平衡电路
1
0~25~100PF
0.02
30mA
0.25A
2
25~100~400PF
0.04
50mA
0.5A
3
100~400~1500PF
0.06
120mA
1A
4
400~1500~6000PF
0.1
0.25A
2A
5
1500~6000~25000PF
0.2
0.5A
4A
6
0.006~0.025~0.1μF
0.3
1A
8A
7
0.025~0.1~0.4μF
0.5
2A
15A
8
0.1~0.4~1.5μF
1
4A
30A
9
0.4~1.5~6.0μF
1.5
8A
60A
10
1.5~6.0~25μF
2.5
15A
120A
11
6.0~25~60μF
5
25A
200A
12
25~60~250μF
10
50A
300A
7R
电阻
0.5
2A
15A

EDJF-2002局部放电检测仪(图1)椭圆扫描时基:
     EDJF-2002局部放电检测仪(图1)频率50(内)、100、150、200、400HZ。
     EDJF-2002局部放电检测仪(图1)旋转:以30°为一档,可旋转360°。
     EDJF-2002局部放电检测仪(图1)工作方法:椭圆——扩展——直线。
     EDJF-2002局部放电检测仪(图1)高频时基椭圆可按输入电压(10~250V)调节至正常大小,其摄取功率<1伏安,并有过载自动保护装置。
EDJF-2002局部放电检测仪(图1)显示单元
    EDJF-2002局部放电检测仪(图1)采用124×104mm2矩形示波管,有亮度与聚焦调节旋纽。
EDJF-2002局部放电检测仪(图1)放大器
    EDJF-2002局部放电检测仪(图1)3dB低频端频率fL:10、20、40KHZ任选。
    EDJF-2002局部放电检测仪(图1)3dB高频端频率fH:80、200、300KHZ任选。
    EDJF-2002局部放电检测仪(图1)增益调节,粗调6档,档间增益差20±1dB,细调范围>20dB。
    EDJF-2002局部放电检测仪(图1)正负脉冲响应不对称性<1dB。
EDJF-2002局部放电检测仪(图1)时间窗
    EDJF-2002局部放电检测仪(图1)窗宽:可调,50HZ下15°~ 150°。
    EDJF-2002局部放电检测仪(图1)窗位置:每一窗可旋转0°~ 170°。
    EDJF-2002局部放电检测仪(图1)两个时间窗可分别或同时开。
    EDJF-2002局部放电检测仪(图1)具有一次性轰击装置,轰击时间约20ms(供拍照用)。
EDJF-2002局部放电检测仪(图1)脉冲峰值表
    EDJF-2002局部放电检测仪(图1)线性刻度指针式表头0—100 误差±5%(以满刻度计)。
    EDJF-2002局部放电检测仪(图1)对数刻度指针式表头0—10—100 误差±5%(以满刻度计)。
    EDJF-2002局部放电检测仪(图1)数字表头:以3位半LED数字表显示
    EDJF-2002局部放电检测仪(图1)0—100 误差:±3%(以满刻度计)。
EDJF-2002局部放电检测仪(图1)试验电压表
    EDJF-2002局部放电检测仪(图1)量程100KV(用100KV电压表电阻R)。
    EDJF-2002局部放电检测仪(图1)显示:3位半数字电压表。
    EDJF-2002局部放电检测仪(图1)误差:±3%。
EDJF-2002局部放电检测仪(图1)零标系统
    EDJF-2002局部放电检测仪(图1)内部零标发生器的零标志可变换极性,并可旋转0~180°以使本电压电阻R产生的真零标位置极性相符。
    EDJF-2002局部放电检测仪(图1)零标志与所有椭圆扫描频率相一致。
EDJF-2002局部放电检测仪(图1)结构
    EDJF-2002局部放电检测仪(图1)体积530×550×220mm3
    EDJF-2002局部放电检测仪(图1)重量:约22KG。
