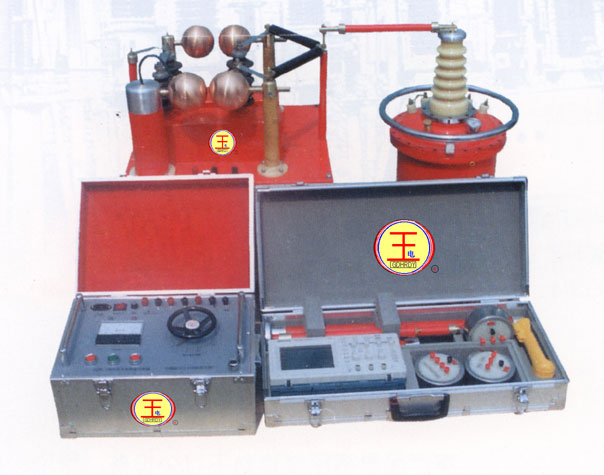

EDCZB-09型操作波发生器装置

EDCZB-09型操作波发生器装置(图1)操作波发生器装置主要用于电力变压器绝缘强度试验,我司生产的EDCZB操作波发生器装置由主回路、控制箱及检测部分组成,该装置配有数字式记忆示波器,操作方便性能可靠,测试结果精确。





产品优点

EDCZB-09型操作波发生器装置(图1)结构简单,操作容易且灵敏
EDCZB-09型操作波发生器装置(图1)体积小,重量轻,特别适合现场使用
EDCZB-09型操作波发生器装置(图1)性能可靠,维护简单方便

产品结构

EDCZB-09型操作波发生器装置(图1)操作波发生器装置由主回路、控制箱及检测部分组成。
EDCZB-09型操作波发生器装置(图1)主回路由变压器,冲击电容,放电球,点火球和高压硅等部分组成。
EDCZB-09型操作波发生器装置(图1)控制箱由调压器和数字式存储示波器等部分组成, 具有数字显示电压和电流,记录波型,电子过流保护等功能 。
EDCZB-09型操作波发生器装置(图1)检测部分由高压电容和电阻检测单元组成。电容检测单元高压臂采用金 属极板式高压电容。



EDCZB-09型操作波发生器装置(图1)型号规格:CZB-2型100kV/2μF
EDCZB-09型操作波发生器装置(图1)电压等级:DC100kV
EDCZB-09型操作波发生器装置(图1)冲击电容量:2.25μF
EDCZB-09型操作波发生器装置(图1)高压电容:50kV/4.5μF *2
EDCZB-09型操作波发生器装置(图1)高压硅堆:150kV/0.15A *2
EDCZB-09型操作波发生器装置(图1)放电电阻:600k,500k,300k,100k
EDCZB-09型操作波发生器装置(图1)充电电阻:>100k
EDCZB-09型操作波发生器装置(图1)波头电阻:50Ω,75Ω,100Ω,125Ω,150Ω
EDCZB-09型操作波发生器装置(图1)变压器:YDQ3kVA/AC50kV
EDCZB-09型操作波发生器装置(图1)控制箱:3kVA/AC200V
EDCZB-09型操作波发生器装置(图1)放电球隙:100kV
