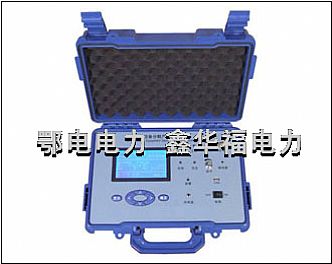

ED0504B型SF6故障定位分析仪

ED0504B型SF6故障定位分析仪是我司经深入调查研究后选用灵敏度高、稳定性好的电化学传感器,同时检测SO2+SOF2、H2S、CO等分解产物的含量,配合先进的检测流程和故障诊断软件,从而快速准确地检测出设备内部故障。
当SF6电气设备存在故障时,故障区域的SF6气体和固体绝缘材料在热和电的作用下裂解,将产生硫化物、氟化物和碳化物。硫化物主要有SO2、H2S、SOF2 、SF4和SO2F2;氟化物主要有HF、CF4和金属氟化物;碳化物主要有CO、CO2和低分子烃。上述的分解物中除SO2、H2S、CO和CF4毒性较小外,其它都是剧毒物,在设备内部的含量极少,又不稳定,其中SOF2、SF4等又会进一步水解产生SO2和HF,因此SF6气体中的SO2浓度是直接分解和水解产生的总和;从大量故障实例中发现H2S是热固型环氧树脂裂解的特征组分。
ED0504B型SF6故障定位分析仪特别选用的对SOF2也有很高灵敏性二氧化硫传感器,其检出的数值实际上是SO2与SOF2的总含量,并可以同时检测SO2+SOF2、H2S、CO等分解产物的含量,根据用户要求,还可增加HF和露点的检测,从而更准确地检出各类SF6电气设备内部故障的性质和部位。仪器严格按照国家计量检定规程(JJG551-2003和JJG695-2003)要求生产,仪器运用防交叉干扰技术,有电化学传感器自激活功能和零位自动修正功能,具有灵敏度高、测量时间短、和操作简单方便的特点。
ED0504B型SF6故障定位分析仪适用于电力系统现场测量部门和各省级SF6测量中心。
测量范围    SO2+SOF2、H2S   的有效量程为  0~100ppm
                    HF为0~20ppm
                   CO为0~1000ppm
测量精度   SO2+SOF2、H2S和HF 测量值≤2ppm 时,误差≤±0.1ppm;
                               测量值>2ppm 时,误差≤±0.2ppm
             CO 测量值≤10ppm时,误差≤±0.5ppm
                测量值>10ppm时,误差≤±1.0ppm
响应时间 60%(90%) 20s(45s)
分辨率 0.1ppm
电源 交直流两用;内置充电器、锂电池,充电一次可连续工作10小时
取样系统 内置稳压阀、过滤器、流量计
取样流量 0.1~0.3L/min
工作温度 -30~50℃(最佳精度)
