EDR-102型发电机特性测试仪

EDR-102型发电机特性测试仪
EDR-102型发电机特性测试仪(图1)
[作者:admin  来源:本站原创  点击数: 1857  更新时间:2010/5/7]

EDR-102型发电机特性测试仪
产品类别:
  电机检测设备
产品型号:
  EDR-102型
所属品牌:
  鄂电华福
商品价格:
  面议
关注次数:
  1857
商品状态:
  现在有货
联系人:
EDR-102型发电机特性测试仪(图3)    EDR-102型发电机特性测试仪(图4)
说明书下载:
  EDR-102型发电机特性测试仪(图5)  下载:2.0.2.1(网通)
  EDR-102型发电机特性测试仪(图5)  下载:2.0.2.1(电信)

EDR-102型发电机特性测试仪(图7)
EDR-102型发电机特性测试仪(图8)

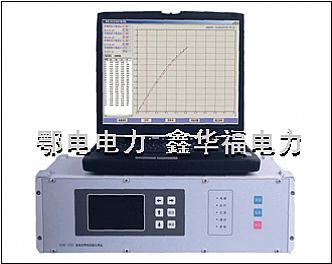

应用范围EDR-102型发电机特性测试仪,是为实现发电机的电气试验自动化而专门研制的。它集发电机特性试验、主励磁机试验、励磁调节器动态试验和同期试验于一体。该装置试验方式灵活多样,即可以将多个试验曲线放在同一个窗口显示,也可以放在不同窗口,通过按钮切换显示,方便了用户的不同需求。另外,如用户有特殊要求,还可以额外增加副励磁机频率特性试验及其它试验功能。
EDR-102型发电机特性测试仪(图9)EDR-102型发电机特性测试仪,既可以与笔记本电脑、打印机组成系统,完成试验曲线的自动绘制、数据计算及输出,也可以作为一个多参量监测仪器独立运行,通过前面板上的液晶屏可以观察到全部接入量以及派生量的当前值。



技术指标

EDR-102型发电机特性测试仪(图9)通道容量:
    EDR-102型发电机特性测试仪(图9)模拟量16路:发电机定子电压 Uab、Ubc、Uca                         发电机定子电流 Ia、Ib、Ic                            主励定子电压 Ufab、Ufbc、Ufca                        主励定子电流 If a、 If b、If c
          发电机转子电压 Uf
           发电机转子电流 If
          主励转子电压 Ulf
          主励转子电流 Ilf
    EDR-102型发电机特性测试仪(图9)开关量16路。
EDR-102型发电机特性测试仪(图9)A/D转换分辨率:14位
EDR-102型发电机特性测试仪(图9)有效值准确度:0.2级。
EDR-102型发电机特性测试仪(图9)模拟信号输入范围: 交流电压:0~150V(PT二次侧)
                  0~1000V(无PT)
            交流电流:0~10A
            直流电压:0~±1000V
            直流电流:0~100mV
EDR-102型发电机特性测试仪(图9)通讯接口:RS232(或422)串行接口,波特率为115200bps。
EDR-102型发电机特性测试仪(图9)供电电源:AC220V±10%;50Hz±0.5Hz
EDR-102型发电机特性测试仪(图9)消耗功率:≤30W
EDR-102型发电机特性测试仪(图9)工作温度:0℃~40℃
EDR-102型发电机特性测试仪(图9)相对湿度:20%~80%
EDR-102型发电机特性测试仪(图9)绝缘强度:AC2000V
EDR-102型发电机特性测试仪(图9)外形尺寸:448mm(宽)×132.5mm(高)×257mm(深)


技术特点
EDR-102型发电机特性测试仪(图9)交流电流测量可选用电流钳输入方式,无须接线,避免了由此引起的CT开路。
EDR-102型发电机特性测试仪(图9)用户可利用任意的输入量及派生量进行X-Y关系曲线组合。
EDR-102型发电机特性测试仪(图9)同一时刻显示多个试验曲线。
EDR-102型发电机特性测试仪(图9)装置可以前(手工操作)所记录的试验数据自动拟合出曲线。
EDR-102型发电机特性测试仪(图9)装置结构采用19″标准机箱,配以多个背插式输入模块插件。每种插件可插在任意一个插槽中,无须重新整定参数,更EDR-102型发电机特性测试仪(图9)换非常方便。每次使用前,用户可根据现场要求,临时配置通道类型,任意组合输入模块。


主要功能

EDR-102型发电机特性测试仪(图9)发电机空载试验、短路试验
EDR-102型发电机特性测试仪(图9)主励磁机空载实验、负载试验
EDR-102型发电机特性测试仪(图9)励磁调节器动态试验(灭磁、零起升压、阶跃等)
EDR-102型发电机特性测试仪(图9)同期试验
EDR-102型发电机特性测试仪(图9)用户定义的其它试验
EDR-102型发电机特性测试仪(图9)以上试验曲线既可单独完成,用户也可以根据现场实际情况进行多个曲线的同时录制。


曲线示例

发电机短路及主励负载试验
    同一时刻显示多个试验曲线是本装置的一个显著特点。在实际试验中,有时需要两个或以上的试验同时进行,而将这些试验曲线放在同一个界面中绘制,可同时观察每个试验的过程。

发电机空载试验

按此在新窗口浏览图片


    下图为发电机空载试验分析界面,图中左上侧窗口显示了游标所在处上升和下降曲线上对应点的当前值, 表格下方数据是稳态点的记录值,右侧为试验曲线。
主励空载试验
按此在新窗口浏览图片


    主励空载试验界面与发电机空载形式相同,此试验曲线为稳态点拟合曲线。
交流阻抗试验
按此在新窗口浏览图片


    装置还可进行交流阻抗试验

www.netchinanet.com
EDR-102型发电机特性测试仪
EDR-102型发电机特性测试仪(图1)交流电流测量可选用电流钳输入方式,无须接线,避免了由此引起的CT开路。
EDR-102型发电机特性测试仪(图1)用户可利用任意的输入量及派生量进行X-Y关系曲线组合。
EDR-102型发电机特性测试仪(图1)同一时刻显示多个试验曲线。
EDR-102型发电机特性测试仪(图1)装置可以前(手工操作)所记录的试验数据自动拟合出曲线。
EDR-102型发电机特性测试仪(图1)装置结构采用19″标准机箱,配以多个背插式输入模块插件。每种插件可插在任意一个插槽中,无须重新整定参数,更换非常EDR-102型发电机特性测试仪(图1)方便。每次使用前,用户可根据现场要求,临时配置通道类型,任意组合输入模块。
EDR-102型发电机特性测试仪(图1)通道容量:
    EDR-102型发电机特性测试仪(图1)模拟量16路:发电机定子电压 Uab、Ubc、Uca                         发电机定子电流 Ia、Ib、Ic                            主励定子电压 Ufab、Ufbc、Ufca                        主励定子电流 If a、 If b、If c
          发电机转子电压 Uf
           发电机转子电流 If
          主励转子电压 Ulf
          主励转子电流 Ilf
   EDR-102型发电机特性测试仪(图1)开关量16路。
EDR-102型发电机特性测试仪(图1)A/D转换分辨率:14位
EDR-102型发电机特性测试仪(图1)有效值准确度:0.2级。
EDR-102型发电机特性测试仪(图1)模拟信号输入范围: 交流电压:0~150V(PT二次侧)
                  0~1000V(无PT)
            交流电流:0~10A
            直流电压:0~±1000V
            直流电流:0~100mV
EDR-102型发电机特性测试仪(图1)通讯接口:RS232(或422)串行接口,波特率为115200bps。
EDR-102型发电机特性测试仪(图1)供电电源:AC220V±10%;50Hz±0.5Hz
EDR-102型发电机特性测试仪(图1)消耗功率:≤30W
EDR-102型发电机特性测试仪(图1)工作温度:0℃~40℃
EDR-102型发电机特性测试仪(图1)相对湿度:20%~80%
EDR-102型发电机特性测试仪(图1)绝缘强度:AC2000V
EDR-102型发电机特性测试仪(图1)外形尺寸:448mm(宽)×132.5mm(高)×257mm(深)
