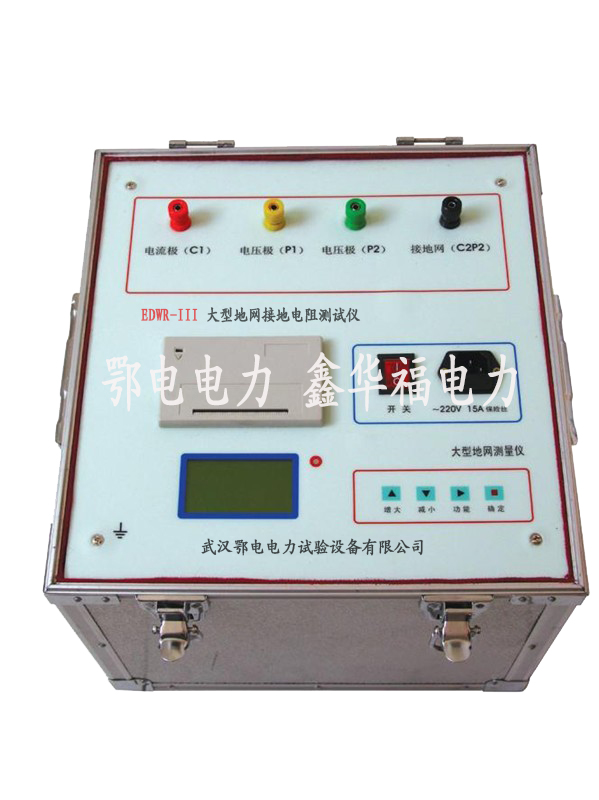

EDWR-III型大型地网接地电阻测试仪

   目前在电力系统中,大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30安培。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。
    EDWR-III型大型地网接地电阻测试仪,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。
    本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。

1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 55Hz 两种频率进行测量。

2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。

3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。

4、功能强大。可测量电流桩,电压桩,接地电阻,跨步电压,接触电压

5、操作简单。全中文菜单式操作,直接显示出测量结果。

6、布线劳动量小,无需大电流线。

1、阻抗测量范围:0~150Ω
2、分辨率:0.001Ω
3、测量误差:±(读数×2%+0.005Ω)
4、抗工频50Hz 电压干扰能力:10V
5、测试电流波形:正弦波
6、测试电流频率:45Hz、55Hz 双频
7、最大输出电流:5A
8、最大输出电压:420V
9、测量线要求: 电流线铜芯截面积≥1.5mm2
  电压线铜芯截面积≥1.0mm2
10、供电电源:AC220V±10%,50Hz
11、外形尺寸:440×350×210
12、仪器重量:38kg
