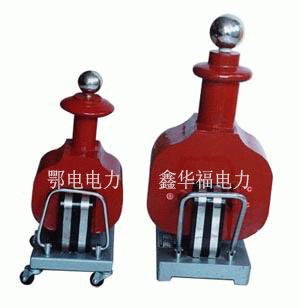

本系列变压器，引用国外九十年代最新技术，利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁心的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。

本系列产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等优点。特别适用于现场操作，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统的现场检测各种电气设备的绝缘性能试验，电器产品的直流耐压及泄漏电流试验，同时还可作其他需要交直流高压小电流的各种电气系统或装置中的高压电源.

产品别称

高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、交直流高压发生器、高压升压器、高压耐压机、高压耐压仪、干式试验变压器

本系列变压器，引用国外九十年代最新技术，利用先进的生产设备，采用线圈绕组环氧真空浇注及CD型铁心的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。
本系列产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等优点。特别适用于现场操作，是国内更新换代的新型交直流两用高压试验变压器。本系列产品适用于电力系统的现场检测各种电气设备的绝缘性能试验，电器产品的直流耐压及泄漏电流试验，同时还可作其他需要交直流高压小电流的各种电气系统或装置中的高压电源.
体积小、重量轻、结构紧凑、无渗油，免维护
接线简单直观，使用方便
绝缘可靠性好，外形美观
有过电压保护功能

阻抗电压：≤12%
输出电压波形：正弦波
表面温升：＜55℃
空载电流：＜4%
允许连续运行时间：1小时
允许连续运行时间：60min
主要产品规格

规格型号	容量(kVA)	输入电压(V)	输出电压(kV)	输出电流(mA)	外形尺寸(mm)	重量(kg)
GTB-1.5/50	1.5	200 或 400	50	30	260×240×450	12
GTB-3/50	3			60	330×280×510	25
GTB-5/50	5			100	330×280×510	37
GTB-10/50	10			200	360×350×850	32
GTB-15/50	15			300	360×350×950	72
GTB-20/50	20			400	360×350×1000	78
GTB-25/50	25			500	430×450×1100	82
GTB-30/50	30			600	430×450×1200	120
GTB-5/100	5	200 或 400	100	50	360×350×1000	72
GTB-10/100	10			100	360×350×1100	75
GTB-15/100	15			150	360×350×1200	78
GTB-20/100	20			200	430×450×1200	82
GTB-25/100	25			250	430×450×1200	110
GTB-30/100	30			300	430×450×1200	120
GTB-15/120	15		120	125	360×350×1100	85
GTB-20/120	20			160	430×450×1200	90
GTB-25/120	25			200	430×450×1200	115
GTB-30/120	30			250	430×450×1200	130

说明：非标或不在表中的见标牌参数
