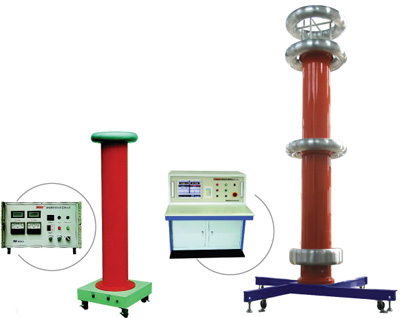

中频直流高压发生器采用了倍压电路，应用了最新的PWM脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。
使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。
使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验 。

采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2KV），电流误差±1个字。
升压电位器零起升压。
75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
过压保护采用拔码设定，一目了然，误差±1%。
倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
折叠式撑脚，直径面积大，稳定性能好。
40KV一体化设计、高压拖地电缆引出，方便现场试验。
产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验.
具体型号与用途：Q系列、ZGF系列直流高压发生器(直高发)是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，研究、制造的便携式直流高压发生器，适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
直流高压发生器(直高发)采用中频倍压电路，率先应用最新的PWM中频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了高品质、便携式，并能承受额定电压放电而不损坏。
直流高压发生器仪器(直高发)主要部件选用美国、德国、日本等国先进技术的元器件，使仪器更可靠、更稳定，倍压筒体积小，容量大，过载能力强，便于现场作业试验。

高压输出： 额定电压 0~800kV连续可调；
额定电流 2mA；
额定功率 1600W。

电压、电流指示均采用数字/模拟双显示；
电压测量精度：数显表±1.0%（满度）±3个字，
模拟表±2.0%（满度）；
电流测量精度：数显表±1.0%（满度）±3个字，
模拟表±2.0%（满度）。

波纹系数： ≤1.0%。
电压稳定度：随机波动，电源电压变化±5%时小于1.0%。

分节使用： 单节使用 200kV 8mA；
二节使用 400kV 4mA；
三节使用 60kV 2mA；
四节使用 800kV 2mA。

电源：单相交流220V ±10%

工作方式：
间断使用；
一次连续时间最长为30分钟。

工作环境： 温度 -10~40℃；
相对温度 当室温为25℃时不大于85%（无凝露）；
海拔高度 1500米以下。

带电容负荷能力：
被试品电容量无限制；
电缆试验时最大可用10mA充电。
