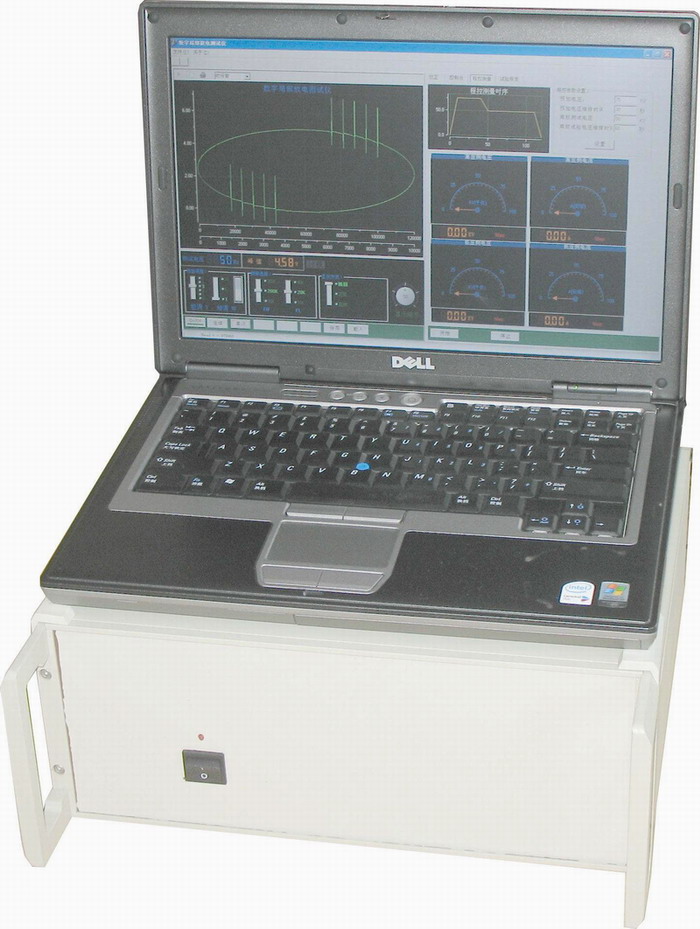

EDJF-2006局部放电检测仪

EDJF-2006局部放电检测仪(图1)EDTCD-2006型局部放电检测仪是我们继EDTCD-2001型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能,又根据当今国内外局放仪研究领域的先进理论,参照国际电工委员会(IEC)标准,采用了先进电路,引用了先进技术,通过各地用户广泛试用后的不断改进而成的,EDTCD-2006型局部放电检测仪比EDTCD-2001型局部放电检测仪在设计上更完善,使用上更方便,性能上更可靠。
EDJF-2006局部放电检测仪(图1)EDTCD-2006型局部放电检测仪具有全新的数字化仪器设备,它的功能跳出了仪器的范畴,它集成了检测仪器、智能控制台、数据分析等功能,是一套完整的局部放电试验系统。
EDJF-2006局部放电检测仪(图1)它既可作为单纯的局放测量仪器使用,也可作为单纯的智能控制台使用,也可与其他设备一起作为试验测量控制系统使用。
EDJF-2006局部放电检测仪(图1)该仪器与JZF-9或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

EDJF-2006局部放电检测仪(图1)产品别称

局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统
EDJF-2006局部放电检测仪(图1)先进性:采用高速宽频带数据采集系统,放电波形还原显示清晰,失真度小,配合时间窗的使用,可动态放大显示图形细节;采用12位数据采集系统,结合连续、单次数据采集,测量精度与传统模拟局放仪相比有了质的提高;融合了PLC智能控制台技术理念,可自动程控完成局放试验整个试验过程。
EDJF-2006局部放电检测仪(图1)继承性:运用虚拟仪器的概念,数字化全模拟传统仪器的功能,
                 图形显示分为:椭圆、正弦、直线,放电相位显示明确;
                 同步跟踪显示任意频率的试验电源,放电相位显示明确;
                 数控增益粗调、增益细调。数字模拟时间窗,可任意调节大小,动态并可放大显示细节。
EDJF-2006局部放电检测仪(图1)可靠性:优化了系统组成结构,运用模块化、单元化设计技术,数字仪器各功能模块单元明确。信号调理单元移用了我厂应用了多年的经典的调理电路,加上采用了高可靠性的数据采集卡,使得数字仪器的可靠性有了根本的保证。
EDJF-2006局部放电检测仪(图1)安全性:系统采用了多参数报警保护措施,关键部位更采用软、硬件双重保护,灵敏度高,确保了整个试验系统的运行安全。

产品成套性

EDJF-2006局部放电检测仪(图1)XC系列高压试验变压器操作箱
EDJF-2006局部放电检测仪(图1)TC系列高压试验变压器操作台
EDJF-2006局部放电检测仪(图1)ZDTC系列高压试验变压器电动操作台
EDJF-2006局部放电检测仪(图1)GTU系列高电压大容量充气式无局放高压组合电器试验设备
EDJF-2006局部放电检测仪(图1)JY系列绝缘筒式无局放全绝缘试验变压器
EDJF-2006局部放电检测仪(图1)YDQW系列充气无晕超轻型试验变压器
EDJF-2006局部放电检测仪(图1)EDTCD-2008型局部放电检测仪
EDJF-2006局部放电检测仪(图1)EDTCD-2009系列数字式局部放电检测仪
EDJF-2006局部放电检测仪(图1)TPCB-W系列纯净变频综合试验电源
EDJF-2006局部放电检测仪(图1)60KV-1000PF无局部放电耦合电容
EDJF-2006局部放电检测仪(图1)60-300KV-1000PF无局部放电耦合电容器
EDJF-2006局部放电检测仪(图1)JZF—10校正脉冲发生器
EDJF-2006局部放电检测仪(图1)JZF—9校正脉冲发生器
EDJF-2006局部放电检测仪(图1)EDGLB系列倍频发电机电源隔离滤波器
EDJF-2006局部放电检测仪(图1)EDLB系列电源隔离滤波器
EDJF-2006局部放电检测仪(图1)EDKLB系列滤波控制电源

EDJF-2006局部放电检测仪(图1)可测试品的电容量范围6PF~250µF。
EDJF-2006局部放电检测仪(图1)检测灵敏度允许电流(见表一):

表一、检测灵敏度及输入单元允许电流值。

输入单
元序号
调谐电容范围
灵敏度(PC)
(不平衡电路)
允许电流有效值
不平衡电路
平衡电路
1
0~25~100PF
0.02
30mA
0.25A
2
25~100~400PF
0.04
50mA
0.5A
3
100~400~1500PF
0.06
120mA
1A
4
400~1500~6000PF
0.1
0.25A
2A
5
1500~6000~25000PF
0.2
0.5A
4A
6
0.006~0.025~0.1μF
0.3
1A
8A
7
0.025~0.1~0.4μF
0.5
2A
15A
8
0.1~0.4~1.5μF
1
4A
30A
9
0.4~1.5~6.0μF
1.5
8A
60A
10
1.5~6.0~25μF
2.5
15A
120A
11
6.0~25~60μF
5
25A
200A
12
25~60~250μF
10
50A
300A
7R
电阻
0.5
2A
15A
EDJF-2006局部放电检测仪(图1)显示工作方式
EDJF-2006局部放电检测仪(图1)EDJF-2006局部放电检测仪(图1)显示方法:椭圆、正弦、直线
EDJF-2006局部放电检测仪(图1)EDJF-2006局部放电检测仪(图1)工作方式:分连续、单次显示工作方式。
EDJF-2006局部放电检测仪(图1)EDJF-2006局部放电检测仪(图1)触发同步方式:分内外触发方式,内触发为仪器电源同步触发,频率50;
                             外触发为同步试验电源工作频率,0~1000Hz内任意频率。
EDJF-2006局部放电检测仪(图1)EDJF-2006局部放电检测仪(图1)外触发同步信号输入电压:5~50V,输入功率<1伏安。
EDJF-2006局部放电检测仪(图1)EDJF-2006局部放电检测仪(图1)信号相位判定:椭圆显示为极坐标方式,正弦显示为正弦波方式,其显示
                             图形的起点为试验电源的零点,其显示图形的长度为试验
                             电源的一个周期,外触发同步方式下系统准确真实地显示了的试验电源的周期、相位。
EDJF-2006局部放电检测仪(图1)时间窗:系统软件模拟时间窗,相位大小任意选择,可动态放大显示时间窗,两个时间窗可分别或同时开。
EDJF-2006局部放电检测仪(图1)滤波频带:系统采用传统的带通滤波方式,3dB低频端频率fL分10、20、40KHZ档,3dB高频端频率fH分80、200、300KHZ档,fL和fH可灵活任意组成各种滤波通带。
EDJF-2006局部放电检测仪(图1)信号放大器:
EDJF-2006局部放电检测仪(图1)EDJF-2006局部放电检测仪(图1)增益调节:分增益粗调和增益细调,增益粗调分6档,档间增益差20dB(10倍),误差±1 dB调节;增益细调范围>20dB。
EDJF-2006局部放电检测仪(图1)EDJF-2006局部放电检测仪(图1)放大器正负极性响应不对称性:<1dB。
EDJF-2006局部放电检测仪(图1)局放信号测量:所见即所得方式,可在连续、单次、放大等显示工作方式下测量局放信号,误差±5%(以满刻度计)。
EDJF-2006局部放电检测仪(图1)试验电源测量:可测量高压侧电压、高压侧电流、低压侧电压、低压侧电流,显示分为模拟指针和数码显示,误差:±3%(以满刻度计)。
EDJF-2006局部放电检测仪(图1)定时器:软时钟,精度等于操作系统时钟。
EDJF-2006局部放电检测仪(图1)结构形式(可根据用户要求设计):
EDJF-2006局部放电检测仪(图1)主机:4U标准机箱,
EDJF-2006局部放电检测仪(图1)数字处理及显示:笔记本电脑。
