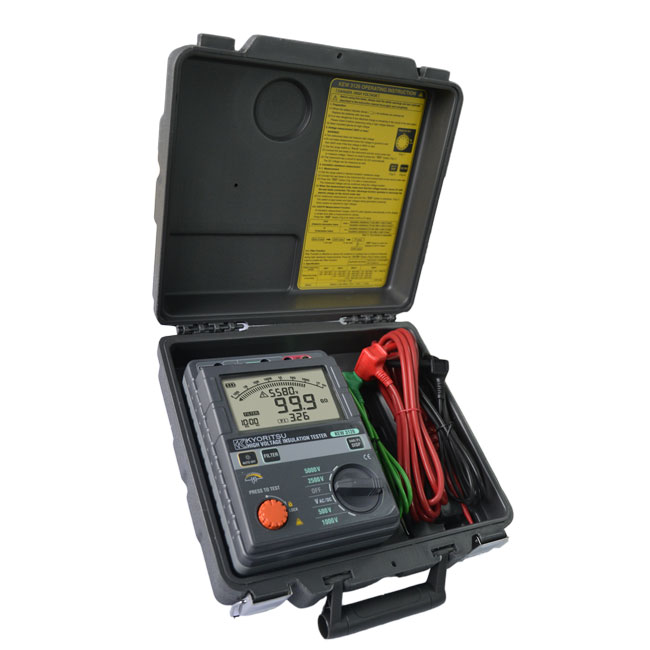

KEW 3126 高压绝缘电阻测试仪
KEW3126是由微电脑控制的4量程高压绝缘电阻计。
安全规格 IEC 61010-1 （CAT.Ⅲ 600V 污染度2） IEC 61010-031 （手持探棒要求事项）
自动放电功能 测试容量性负荷等的绝缘电阻时，测试后自动释放充电电荷。放电状态可在电压监控模式中确认。
适用于昏暗场所及夜间作业的背光灯显示屏。
测试结果通过条形图显示。
蜂鸣，通电警告功能。
自动关机功能。 为避免由于忘记切断电源造成的电池浪费，约10分钟不操作测试键后自动切断电源。
自动测试显示诱电吸收比（DAR）、极化指数（PI）。
外部影响造成显示值发生偏差时刻使用滤波功能减轻影响。
工作方式 双重集成电路
显示 液晶显示
绝缘电阻量程：最大999 （1TΩ显示时仅1000）
AC.V量程：最大630
条形图 最大36点
DAR・PI值：9.99
时间显示：60：00
电池电压警告 4格电池标志显示
超量程显示
绝缘电阻量程中显示“ＯＬ”
电压测试量程中显示“Hi”
自动量程功能 1000计数上升 80计数下降 （仅绝缘电阻量程）
采样率 约0.5～5次/秒
自动关机功能 开关操作后约10分钟进入自动关机状态 （消耗电流约1μA）
使用环境条件 2000m高度以下
保证精度温湿度范围 23℃±5℃ 相对湿度85％以下 （无结露）
使用温湿度范围 0℃～40℃ 相对湿度85％以下 （无结露）
保存温湿度范围 －20℃～60℃ 相对湿度75％以下 （无结露）
过负荷保护
绝缘电阻量程：AC1200V／10秒
电压量程： AC720V／10秒
耐电压 电气回路和外箱间AC5320V(50/60Hz)／5秒
绝缘电阻 电气回路和外箱间1000MΩ以上／DC1000Ｖ
外形尺寸 205（L）×152（W）×94（D）mm
重量 约1.8kg（含电池）
电源 DC12V：碱性干电池(LR14)×8节
| 量 程 | 绝缘电阻 | 电压测定 | |||
| 500V | 1000V | 2500V | 5000V | V AC/DC | |
| 测定范围 |
0.0~99.9MΩ 100~999MΩ |
0.0~99.9MΩ 100~999MΩ 1.00~1.99GΩ |
0.0~99.9MΩ 100~999MΩ 1.00~9.99GΩ 10.0~99.9GΩ |
0.0~99.9MΩ 100~999MΩ 1.00~9.99GΩ 10.0~99.9GΩ 100~1000GΩ(1TΩ) |
30~600V AC/DC (50/60Hz) |
| 精 确 度 | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt |
±5%rdg±3dgt ±20%(100G以上) |
±2%rdg±3dgt |
| 短路电流 | 最大5.0mA | --- | |||
|
额定测定 电 流 |
0.5MΩ负荷时 1mA~1.2mA |
1MΩ负荷时 1mA~1.2mA |
2.5MΩ负荷时 1mA~1.2mA |
5MΩ负荷时 1mA~1.2mA |
--- |
| 开路电压 |
500VDC+30% -0%以内 |
1000VDC+30% -0%以内 |
2500VDC+30% -0%以内 |
5000VDC+30% -0%以内 |
--- |
| 最大显示 | 999计数(1000GΩ时1000计数) | 630计数 | |||
| 消耗电流 | 测试时最大约1000mA | 约110mA | |||
| 耐 压 | 5320V/5秒 | ||||
| 安全规格 | IEC61010-1 CAT.III 600V 污染度 2 IEC61010-031 IEC61326 | ||||
| 电 源 | DC 12V:LR14×8 | ||||
| 外形尺寸 | 205(L)×152(W)×94(D)mm | ||||
| 重 量 | 约 1.8kg (含电池) | ||||
| 附 件 |
7165A（测试探棒）7224A（接地线）7225A（保护线） 9159（携带箱）8019（钩形探针）8254(延长探棒） 使用说明书、LR14（碱性电池）×8 校准书 |
||||
| 可 选 件 | 7168（鳄鱼夹测试线）8302（适配器） | ||||
